Beschreibung
Reflex Storatherm Aqua Solar AF 200/2, Nenninhalt 186l, 45mm, 2 Wärmetauscher, stehend, Weiß
Der Reflex Storatherm Aqua Solar AF 200/2 ist ein stehender Speicherwassererwärmer mit einem Nenninhalt von 186 Litern und zwei integrierten Glattrohrwärmetauschern. Er eignet sich zur indirekten Trinkwassererwärmung mit Solarunterstützung und ist für den Einsatz in Eigenheimen sowie im Wohnungs-, Gewerbe- und Industriebau konzipiert. Die emaillierte Innenbeschichtung und die Magnesiumanode sorgen für einen zuverlässigen Korrosionsschutz und hygienisch einwandfreies Trinkwasser.
Wie ist der Speicherwassererwärmer konstruiert und geschützt?
Der Speicherbehälter besteht aus Stahl S235JR+AR und ist nach DIN EN 12897 sowie der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die Innenfläche ist gemäß DIN 4753 T3 mit einer Emailbeschichtung versehen, die den hygienischen Anforderungen an Trinkwasser entspricht. Zusätzlich schützt eine Magnesiumanode den Speicher vor Korrosion. Eine Reinigungsöffnung ermöglicht die Wartung des Behälters, während ein integriertes Thermometer die Temperaturüberwachung erleichtert.
Welche Dämmung und Energieeffizienz bietet der Storatherm Aqua Solar?
Der Speicher ist mit einer werkseitig montierten Wärmedämmung ausgestattet, die den Wärmeverlust reduziert. Für Speicher bis 500 Liter ist ein nicht abnehmbares, hocheffizientes Dämmsystem gemäß DIN 4102-1 Baustoffklasse B2 verbaut. Die Energieeffizienzklasse des Modells AF 200/2 liegt bei C. Die Warmhalteverluste wurden auf extern zertifizierten Prüfständen ermittelt.
Wie erfolgt die Wärmeübertragung und welche Anschlüsse sind vorhanden?
Die Wärmeübertragung erfolgt über zwei innenliegende Glattrohrwärmetauscher, die eine bivalente Beheizung, beispielsweise mit Solarenergie, ermöglichen. Der Speicher verfügt über Anschlüsse mit Nenndurchmessern von 1 Zoll (primär) und 3/4 Zoll (Warmwasser, Kaltwasser, Zirkulationsleitung). Die maximale Arbeitsdruckbelastung beträgt 16 bar auf der Primärseite und 10 bar auf der Sekundärseite. Eine doppelte Trennung der Medien ist vorhanden, um die Sicherheit im Betrieb zu erhöhen.
Welche Maße und Aufstellungsbedingungen sind zu beachten?

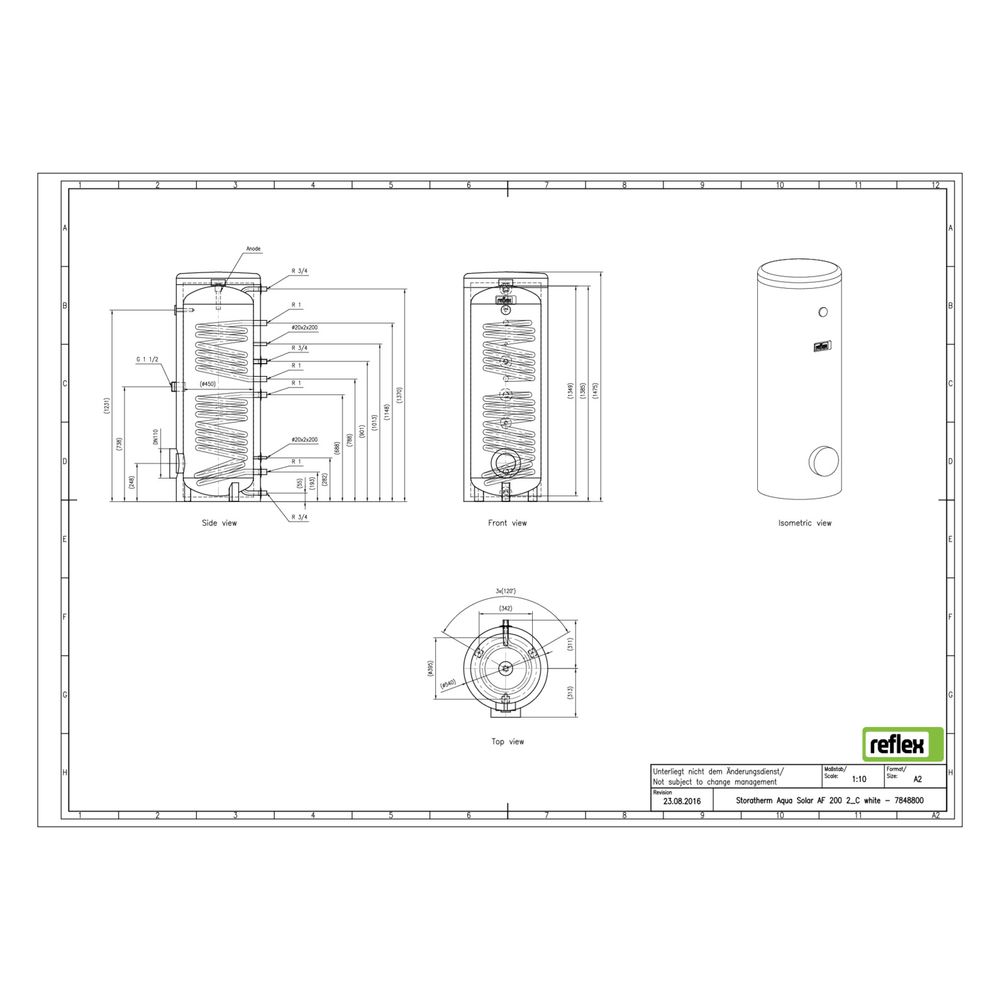

Der Speicher ist für die vertikale Aufstellung vorgesehen und hat eine Bauhöhe von 1435 mm, einen Durchmesser von 540 mm sowie eine Bautiefe von 607 mm. Das Kippmaß beträgt 1517 mm. Die weiße Oberfläche des Speichers ist emailliert, was eine langlebige und pflegeleichte Außenhaut ermöglicht.
Technische Daten
- Nenninhalt: 186 Liter
- Bauhöhe: 1435 mm
- Durchmesser: 540 mm
- Bautiefe: 607 mm
- Kippmaß: 1517 mm
- Maximaler Arbeitsdruck primär: 16 bar
- Maximaler Arbeitsdruck sekundär: 10 bar
- Anschlüsse Warmwasser/Kaltwasser/Zirkulation: 3/4 Zoll
- Nenndurchmesser primär: 1 Zoll
- Energieeffizienzklasse: C
- Wärmeübertragung: 2 Glattrohrwärmetauscher
- Oberflächenschutz: emailliert
Der Reflex Storatherm Aqua Solar AF 200/2 bietet eine effiziente und hygienische Lösung zur Trinkwassererwärmung mit Solarunterstützung. Mit einem Nenninhalt von 186 Litern, zwei Wärmetauschern und einer hochwertigen Dämmung ist er für vielfältige Anwendungen im Eigenheim und Gewerbebereich geeignet. Die robuste Stahlkonstruktion und die emaillierte Innenbeschichtung sorgen für Langlebigkeit und sicheren Betrieb.
Technische Daten
| Hersteller-Warengruppe | Solar |
| Hersteller-Serie | Solarspeicher |
| Hersteller-Produktgruppe | Solarspeicher |
| Hersteller-Artikelnummer | 7848800 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7848800 |
| Bauhöhe | 1435,00 |
| Bautiefe | 607,00 |
| Doppelte Trennung | ja |
| Durchmesser | 540,00 |
| EAN-13 | 4036705137426 |
| Energieeffizienzklasse | C |
| Gewicht | 77,9 kg |
| Inhalt | 186,00 |
| Kippmaß | 1517,00 |
| Max Arbeitsdruck primär | 16,00 |
| Max Arbeitsdruck sekundär | 10,00 |
| Max übertragbare Leistung 80/10-45 | 24,00 |
| Mit Druckreduzierventil | nein |
| Mit Manometer | nein |
| Mit Reinigungsöffnung | ja |
| Mit Thermometer | ja |
| Nenndurchmesser Kaltwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | ja |
| Schutzanode | ja |
| Wandaufstellung | nein |
| Werkstoff des Boilers | Stahl |
| Wärmeübertragung | Spirale |
| WEEE-Nr. | 30666633 |
