Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-60-2-90, gelötet, 90 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-90 ist ein gelöteter, zweigängiger Wärmetauscher mit 90 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und sorgt für die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die gelötete Ausführung ist besonders robust und langlebig.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand.
Für welche Anschlussarten ist der Wärmetauscher ausgelegt?
Der Reflex Longtherm RMB-60-2-90 verfügt über einen primären Anschluss mit Außengewinde in der Größe 1 1/4 Zoll (32 mm). Die Baugröße R..B-14 bis R..B-110 ist mit Gewindeanschlüssen ausgestattet, was eine flexible Integration in bestehende Anlagen ermöglicht.
Welche Abmessungen und Materialien hat der Wärmetauscher?

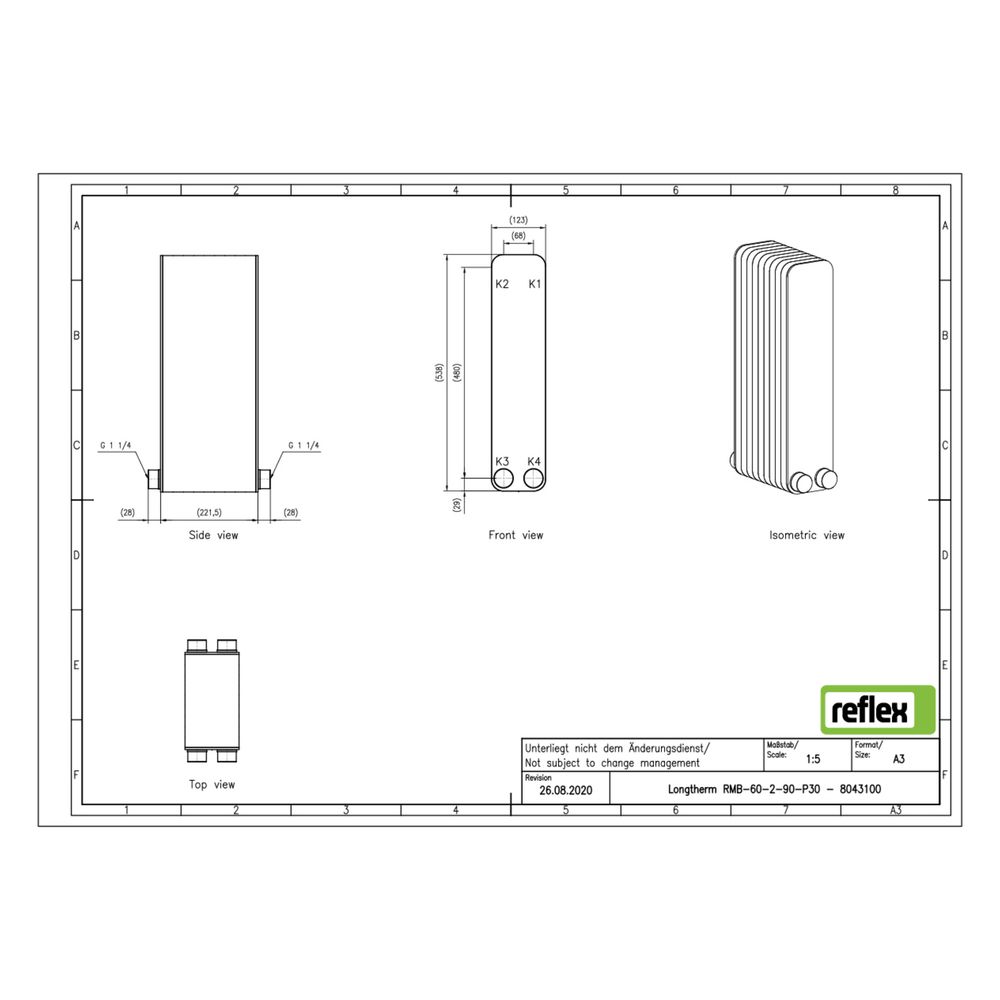

Der Plattenwärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm und eine Bautiefe von 222 mm. Die Platten bestehen aus rostfreiem Edelstahl (1.4404), das Lotmaterial ist Kupfer. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff Platten: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 222 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-90 überzeugt durch seine robuste gelötete Bauweise, die hohe Temperaturen und Drücke ermöglicht. Mit 90 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung bei kompakter Bauform und ist für vielfältige industrielle und gewerbliche Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8043100 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8043100 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 222,00 |
| EAN-13 | 4036705218781 |
| Geeignet für Dämmschale | ja |
| Gewicht | 27,29 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
