Reflex Longtherm Plattenwärmetauscher RMB-22-2-30, gelötet, 30 Platten, zweigängig, G 3/4"

Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-30 ist ein gelöteter, zweigängiger Wärmetauscher mit 30 Edelstahlplatten und einem Außengewindeanschluss G 3/4 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar ausgelegt. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.

Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

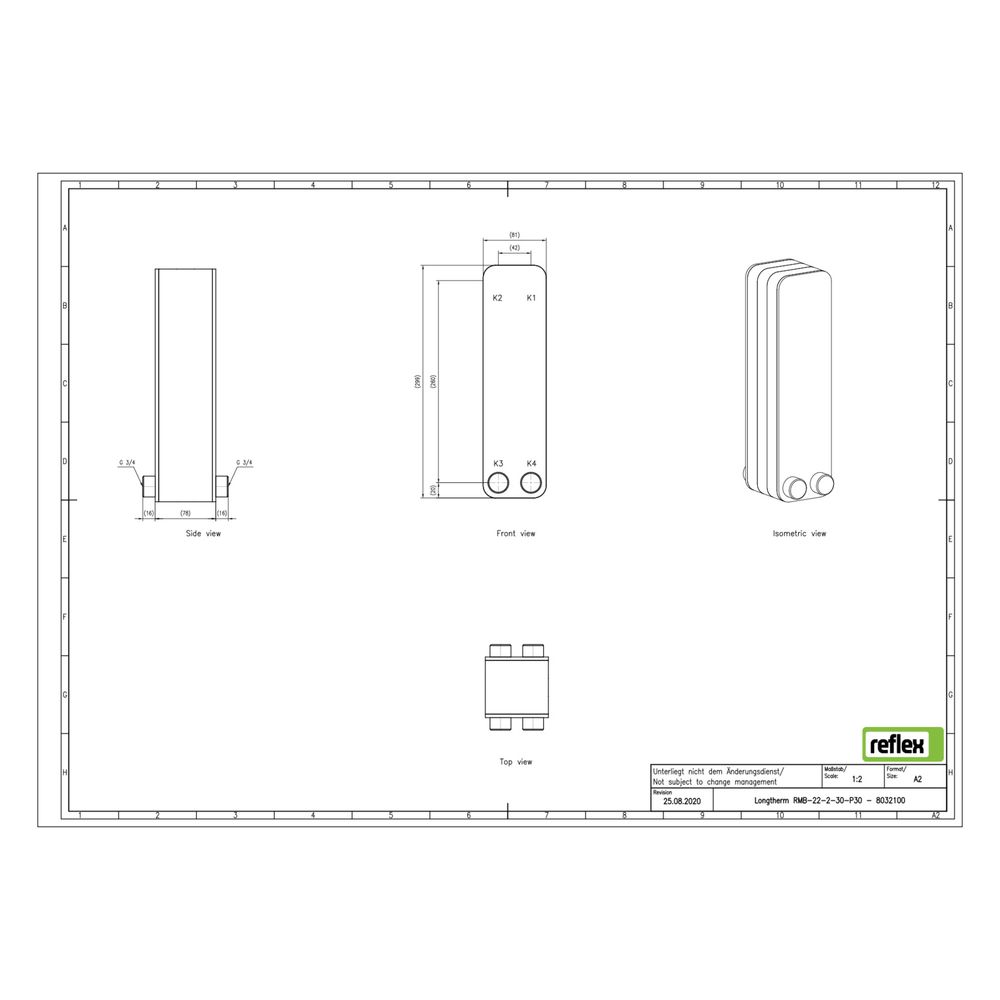

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 30 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 81 mm, die Bauhöhe 299 mm und die Bautiefe 78 mm. Der Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?

Dank seiner robusten Bauweise und der hohen Druck- und Temperaturbeständigkeit eignet sich der Wärmetauscher für den Einsatz in Heizungsanlagen, Kühlkreisläufen und anderen haustechnischen Systemen, die eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erfordern. Die zweigängige Ausführung ermöglicht eine optimierte Strömungsführung und damit eine verbesserte Wärmeübertragung.

Technische Daten

• Anzahl der Platten: 30
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Anschluss: Außengewinde G 3/4 Zoll (20 mm)
• Maximaler Betriebsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Baulänge: 81 mm
• Bauhöhe: 299 mm
• Bautiefe: 78 mm
• Mittenabstand Anschlüsse: 42 mm
• Dämmschale geeignet: Ja

Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-30 überzeugt durch seine stabile, gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot. Mit einer Leistung für Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 30 bar bietet er eine zuverlässige und effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen. Die kompakte Bauform und der standardisierte Anschluss erleichtern die Integration in bestehende Systeme.
