Reflex Longtherm Plattenwärmetauscher RMB-110-50, gelötet, 50 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-50 ist ein gelöteter, eingängiger Wärmetauscher mit 50 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.

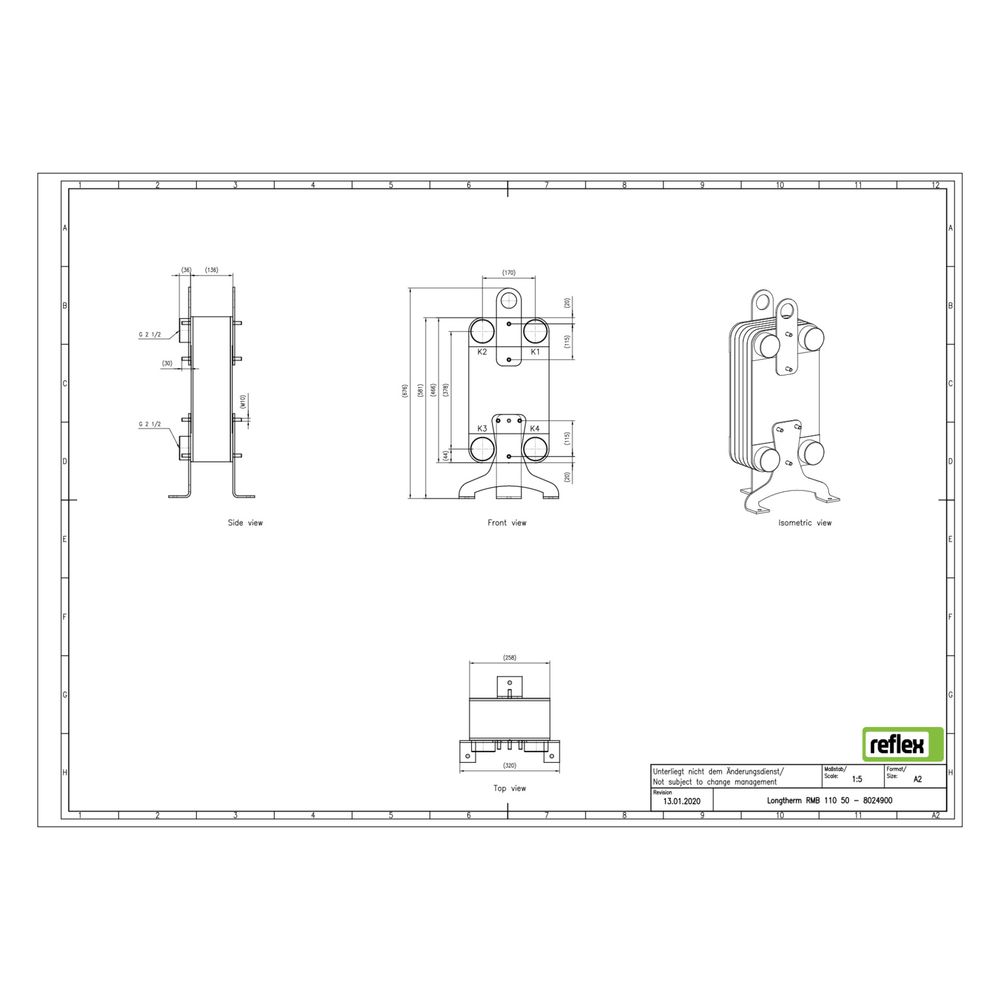

Welche Anschlussarten und Maße hat der Wärmetauscher?
Der Reflex Longtherm RMB-110-50 verfügt über einen primären Anschluss mit Außengewinde G 2 1/2 Zoll. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 132 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Leistungs- und Betriebsparameter sind zu beachten?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und kann Temperaturen bis 230 °C standhalten. Die gelötete Bauweise mit Kupferlot ermöglicht eine dauerhafte Verbindung der Platten, die auch bei hohen thermischen und mechanischen Belastungen zuverlässig arbeitet.
Wie funktioniert die Wärmeübertragung im Longtherm Plattenwärmetauscher?
Die Wärmeübertragung erfolgt durch zwei getrennte Strömungsräume, die durch die eingeprägten Kanäle auf den Edelstahlplatten gebildet werden. Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand je nach Anwendung.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2 Zoll
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 132 mm
- Mittenabstand Anschlüsse: 170 mm
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RMB-110-50 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner gelöteten Edelstahlkonstruktion und den präzise ausgeführten Kanälen ermöglicht er eine effiziente Leistung bei hohen Temperaturen und Drücken.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8024900 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8024900 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 132,00 |
| EAN-13 | 4036705205262 |
| Geeignet für Dämmschale | ja |
| Gewicht | 34,12 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
