Reflex Longtherm Plattenwärmetauscher RMB-235-160, gelötet, 160 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-160 ist ein gelöteter, eingängiger Wärmetauscher mit 160 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit Betriebsdrücken bis 25 bar und Temperaturen bis 230 °C. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Lötverbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ist eingängig, was den Durchfluss optimiert.
Welche Strömungsraumtypen sind vorhanden und wie beeinflussen sie die Leistung?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung ermöglicht eine effiziente Wärmeübertragung bei unterschiedlichen hydraulischen Anforderungen.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für maximale Betriebstemperaturen bis 230 °C ausgelegt und hält Betriebsdrücke bis 25 bar stand. Die Ausführung mit DIN-Flanschanschluss (DN 80) ermöglicht eine sichere und dichte Verbindung in Rohrleitungssystemen. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Maße und Anschlussdetails sind relevant?

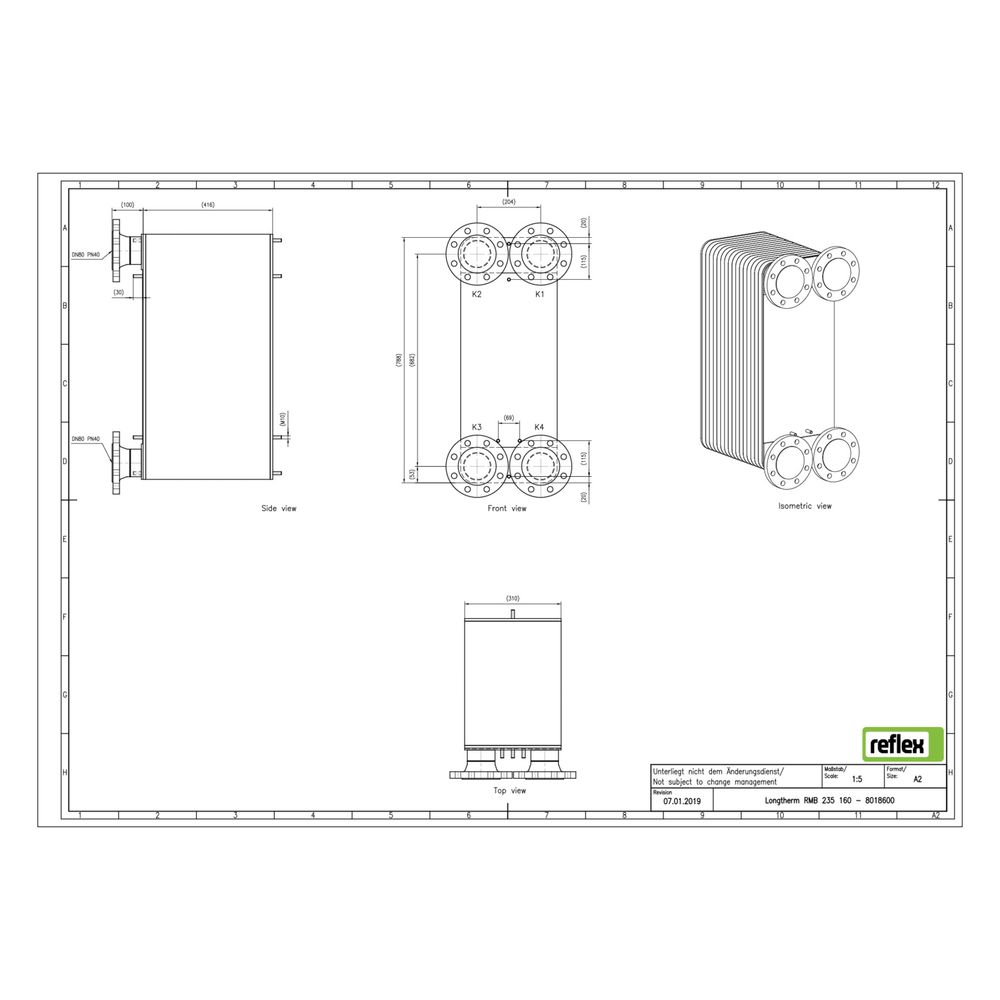

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 404 mm. Der Mittenabstand der Anschlüsse beträgt 204 mm. Der primäre Anschluss erfolgt als DIN-Flanschanschluss, und das Gerät ist für den Einbau einer Dämmschale geeignet, die jedoch nicht im Lieferumfang enthalten ist.
Technische Daten
- Anzahl der Platten: 160
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 404 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flanschanschluss
Der Reflex Longtherm Plattenwärmetauscher RMB-235-160 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 160 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8018600 |
| Hersteller | Reflex |
| Anzahl der Platten | 160,00 |
| Artikelnummer | REFLEX-8018600 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 404,00 |
| EAN-13 | 4036705179167 |
| Geeignet für Dämmschale | ja |
| Gewicht | 192,51 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
