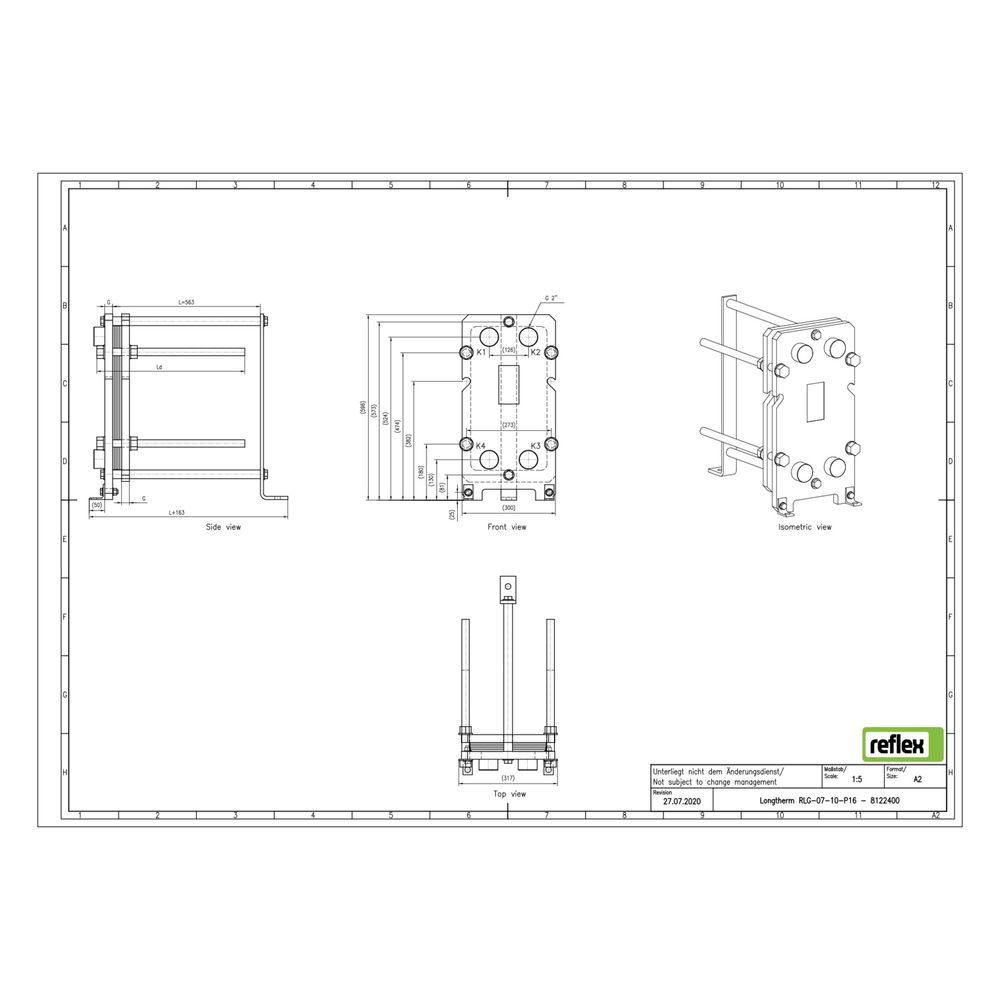

Reflex Longtherm Plattenwärmetauscher RLG-07-10, geschraubt, 10 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-07-10 ist ein geschraubter Wärmetauscher mit 10 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung gefragt sind. Die geschraubte Bauweise ermöglicht eine schnelle Reinigung und Erweiterung durch zusätzliche Plattenpakete.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Die Plattenoberflächen weisen eingeprägte Kanäle auf, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die eine zuverlässige Abdichtung ermöglichen.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers. Dadurch ist eine schnelle und unkomplizierte Reinigung möglich, was die Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete flexibel an veränderte Leistungsanforderungen angepasst werden. Diese Flexibilität macht den Longtherm besonders geeignet für Anwendungen mit wechselnden Betriebsbedingungen.
Welche technischen Eigenschaften zeichnen den Longtherm RLG-07-10 aus?
Der Plattenwärmetauscher verfügt über 10 Edelstahlplatten mit NBR-Butyl-Dichtungen und einen Kohlenstoffstahlrahmen. Der maximale Arbeitsdruck beträgt 16 bar, der Nenndurchmesser des primären Anschlusses ist 2 Zoll (50 mm) mit Außengewinde. Die Baumaße betragen 300 mm in der Länge, 596 mm in der Höhe und 563 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 126 mm. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keine seitliche Anschlussmöglichkeit.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Longtherm Plattenwärmetauscher verwendet zwei unterschiedliche Kanalformen, die die Strömungsräume unterscheiden: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleine thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Kombination optimiert die Wärmeübertragung und den Druckverlust im System.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 563 mm
- Mittenabstand Anschlüsse: 126 mm
- Anschlussart primär: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RLG-07-10 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Die geschraubte Bauweise mit 10 Edelstahlplatten und NBR-Dichtungen ermöglicht eine einfache Reinigung und flexible Erweiterung. Mit einem maximalen Arbeitsdruck von 16 bar und robusten Materialien ist er für anspruchsvolle industrielle Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8122400 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8122400 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705220456 |
| Geeignet für Dämmschale | nein |
| Gewicht | 86,3 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
