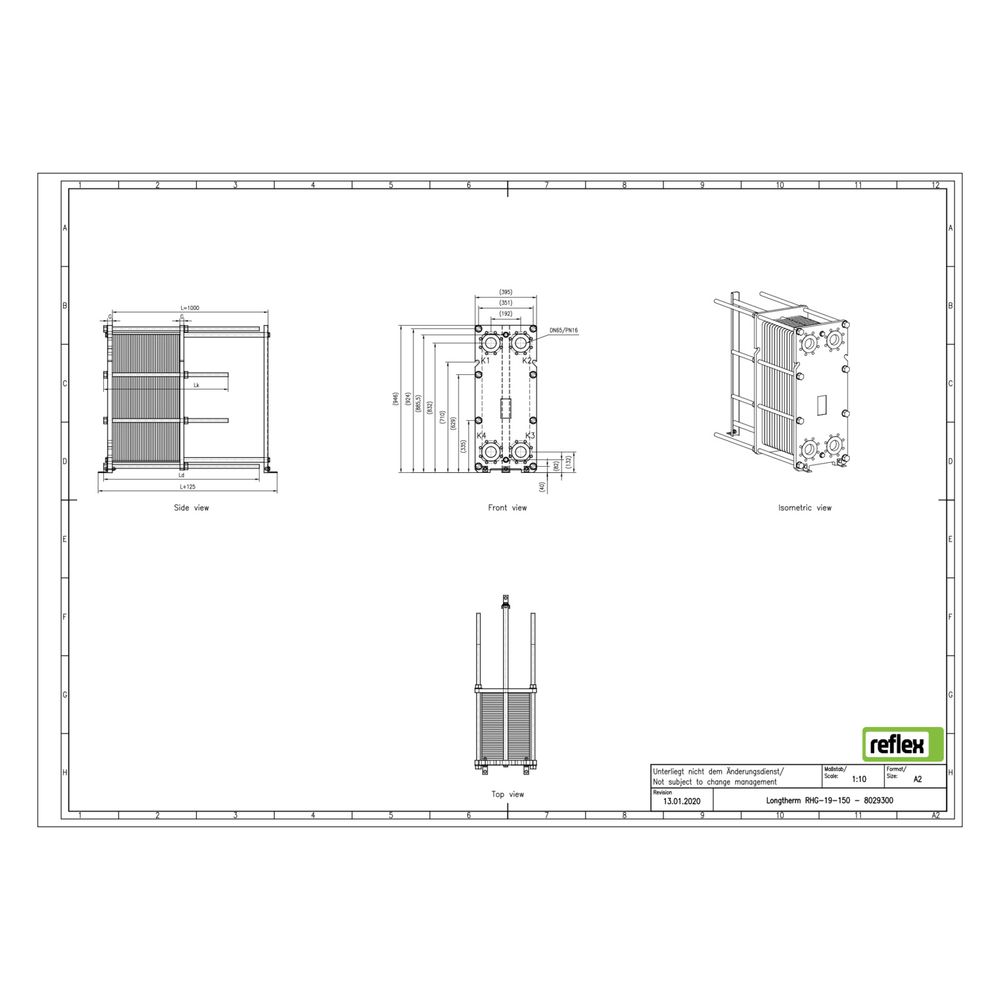

Reflex Longtherm Plattenwärmetauscher RHG-19-150, geschraubt, 150 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-19-150 ist ein geschraubter Wärmetauscher mit 150 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Demontage und Wartung.
Welche Kanalformen und Strömungscharakteristika gibt es?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Anschlüsse haben einen Nenndurchmesser von DN 60 mit einem Mittenabstand von 192 mm. Das Gerät ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Aufgrund seiner robusten Bauweise aus rostfreiem Stahl ist der Wärmetauscher für anspruchsvolle industrielle Anwendungen geeignet.
Wie flexibel ist die Konfiguration des Wärmetauschers?
Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell konfiguriert werden, um den Wärmetauscher optimal an das jeweilige Medium und die Einsatzbedingungen anzupassen. Die geschraubte Bauweise ermöglicht zudem eine Erweiterung durch weitere Plattenpakete, was die Leistung flexibel an veränderte Anforderungen anpasst.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff der Platten: Edelstahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 1158 mm
- Nenndurchmesser primär: DN 60
- Mittenabstand Anschlüsse: 192 mm
- Werkstoff Lotmaterial: Kupfer (nicht relevant für geschraubte Bauweise)
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-19-150 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, der flexiblen Konfigurierbarkeit und der einfachen Wartung durch geschraubte Bauweise ist er eine zuverlässige Lösung für industrielle Wärmeübertrager mit einer Leistung über 1 MW.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8029300 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8029300 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 1158,00 |
| EAN-13 | 4036705206290 |
| Geeignet für Dämmschale | nein |
| Gewicht | 409 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
