Reflex Longtherm Plattenwärmetauscher RLB-235-70, gelötet, 70 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-70 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 70 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen eine zuverlässige Wärmeübertragung erforderlich ist. Die Verbindung der Platten erfolgt durch ein spezielles Kupferlot-Vakuumlötverfahren, das eine dauerhafte Stabilität sicherstellt.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Dabei unterscheidet man zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Anschlussarten und Maße hat der RLB-235-70?

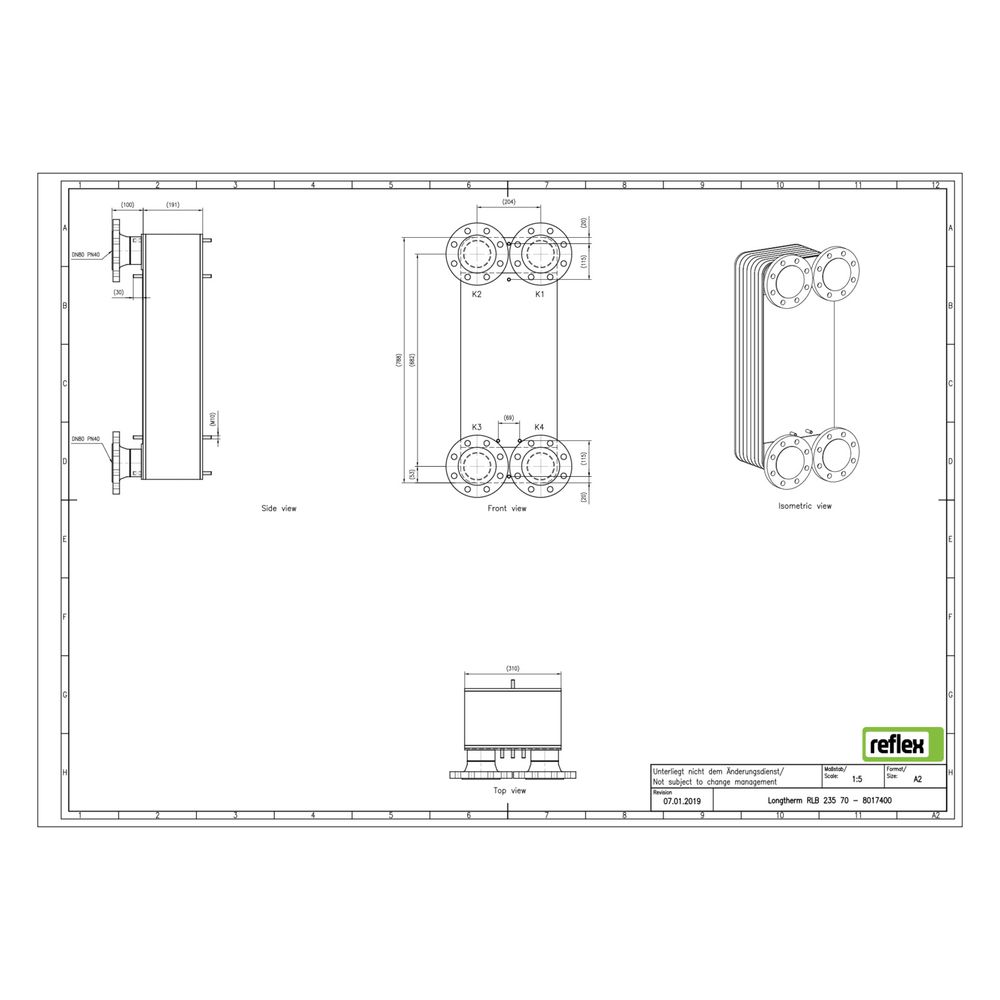

Der Plattenwärmetauscher der Größe RLB-235 ist mit DIN-Flanschanschlüssen ausgestattet und verfügt über einen primären Anschluss als Rohrende. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 183 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Der Wärmetauscher ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Eine Dämmschale ist nicht integriert, jedoch ist das Gerät für die Nachrüstung einer Dämmschale geeignet.
Welche technischen Eigenschaften und Zulassungen besitzt der Longtherm RLB-235-70?
Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Er ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Das verwendete Lotmaterial ist Kupfer, das in einem Vakuumlötverfahren verarbeitet wurde, um eine dauerhafte Verbindung der Edelstahlplatten sicherzustellen.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 183 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flansch, Rohrende
- Temperaturbeständigkeit: bis 230 °C
Der Reflex Longtherm Plattenwärmetauscher RLB-235-70 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und das bewährte Kupferlot-Vakuumlötverfahren, das eine hohe Temperatur- und Druckbeständigkeit ermöglicht. Mit 70 Platten und einem Nenndurchmesser von DN 80 ist er für vielfältige Anwendungen in Heizungs- und Kühlkreisläufen geeignet und bietet eine effiziente Wärmeübertragung bei einem maximalen Betriebsdruck von 25 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8017400 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8017400 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 183,00 |
| EAN-13 | 4036705179044 |
| Geeignet für Dämmschale | ja |
| Gewicht | 114,99 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
