Reflex Longtherm Plattenwärmetauscher RLB-235-2-240, gelötet, 240 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-240 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 240 Platten und einem Nenndurchmesser von DN 80. Er ist für den Einsatz bei Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Anwendungen finden sich in industriellen und gewerblichen Heizungs- und Kühlkreisläufen, die eine zuverlässige Wärmeübertragung unter anspruchsvollen Bedingungen erfordern.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Dabei unterscheiden sich zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussarten bietet der RLB-235-2-240?

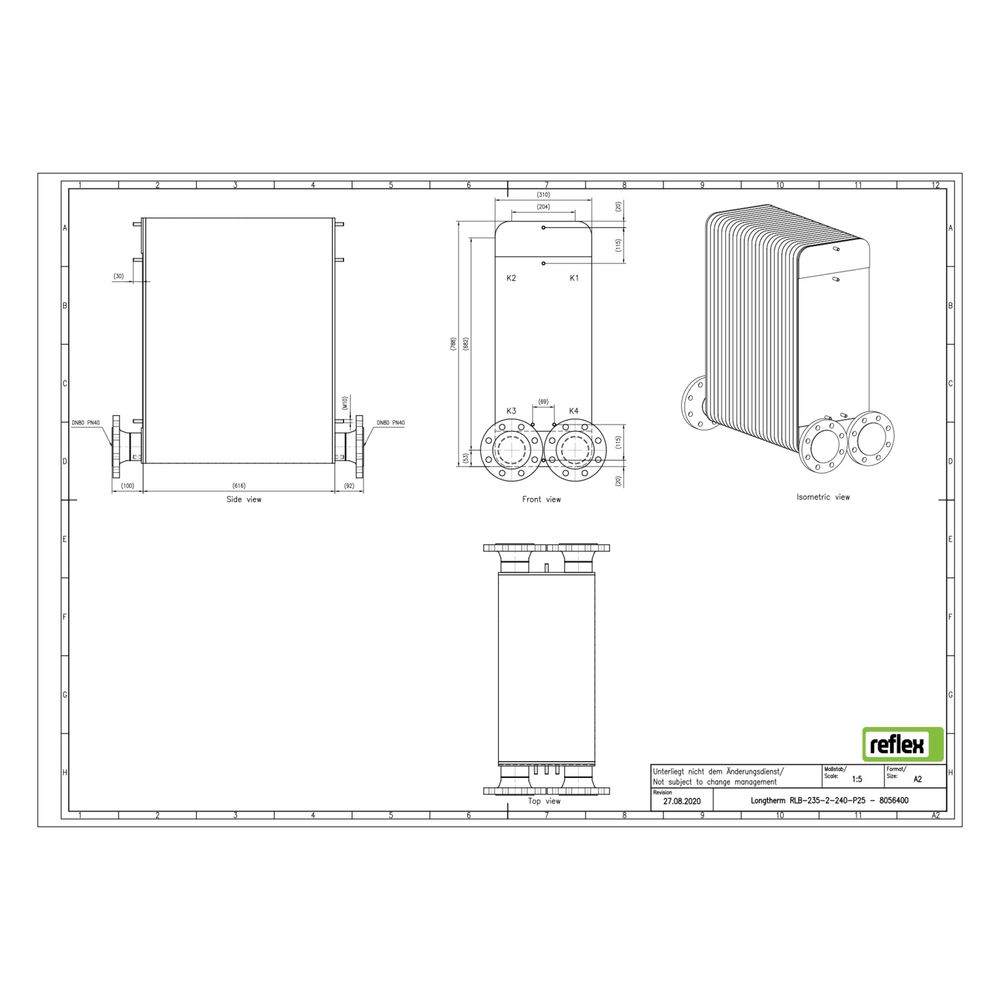

Der Plattenwärmetauscher verfügt über einen DIN-Flanschanschluss mit einem Mittenabstand von 170 mm. Die Bauabmessungen betragen 310 mm in der Baulänge, 788 mm in der Bauhöhe und 600 mm in der Bautiefe. Er ist nicht vollversiegelt und besitzt keine seitliche Anschlussmöglichkeit. Das Gerät ist für die Nachrüstung mit einer Dämmschale geeignet.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen, was die Einhaltung relevanter Sicherheits- und Qualitätsanforderungen bestätigt.
Technische Daten
- Bauart: gelöteter Plattenwärmetauscher
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anzahl der Platten: 240
- Nenndurchmesser: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 600 mm
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-240 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Plattenanzahl und der stabilen gelöteten Bauweise ermöglicht er eine effiziente Wärmeübertragung bei hohen Temperaturen und Drücken. Die Kombination aus Edelstahlplatten und Kupferlot sorgt für eine dauerhafte Verbindung und hohe Beständigkeit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8056400 |
| Hersteller | Reflex |
| Anzahl der Platten | 240,00 |
| Artikelnummer | REFLEX-8056400 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 600,00 |
| EAN-13 | 4036705220098 |
| Geeignet für Dämmschale | ja |
| Gewicht | 260,75 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
