Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-190, gelötet, 190 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-190 ist ein gelöteter, zweigängiger Wärmetauscher mit 190 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung unter anspruchsvollen Bedingungen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanalformen unterscheiden sich in rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?

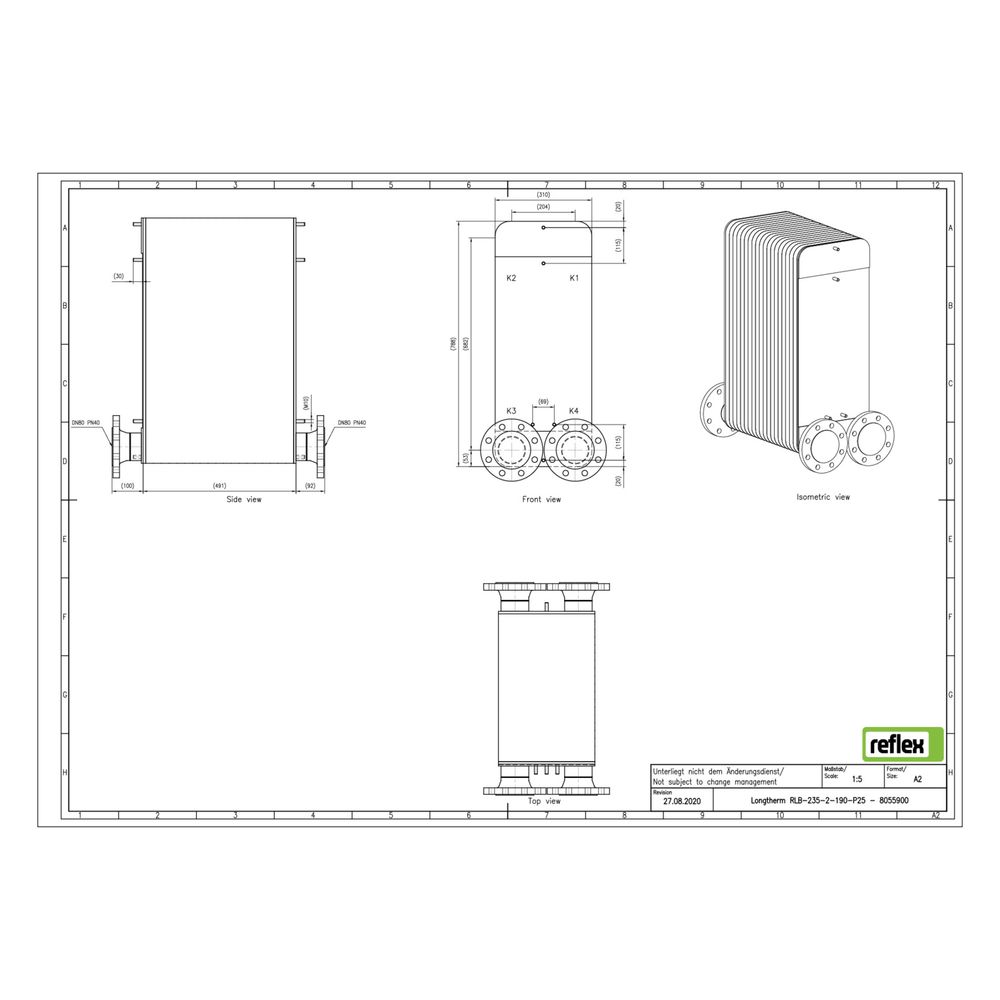

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Er ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Ausführung RLB-235 verfügt über DIN-Flanschanschlüsse, die eine sichere Verbindung im System ermöglichen. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 477 mm.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner robusten Bauweise und der hohen Druck- und Temperaturbeständigkeit eignet sich der Wärmetauscher für den Einsatz in Heizungs-, Kühl- und Prozesswasseranlagen. Die zweigängigen Strömungsräume ermöglichen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen. Die Konstruktion aus rostfreiem Stahl und die gelötete Verbindung sorgen für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
Technische Daten
- Bauhöhe: 788 mm
- Bautiefe: 477 mm
- Baulänge: 310 mm
- Anzahl der Platten: 190
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Temperaturbeständigkeit: bis 230 °C
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-190 bietet eine stabile und effiziente Wärmeübertragung mit hoher Temperatur- und Druckbeständigkeit. Mit 190 gelöteten Edelstahlplatten und einem Nenndurchmesser von DN 80 ist er für anspruchsvolle Heizungs- und Kühlkreisläufe geeignet und ermöglicht eine zuverlässige Leistung unter industriellen Bedingungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8055900 |
| Hersteller | Reflex |
| Anzahl der Platten | 190,00 |
| Artikelnummer | REFLEX-8055900 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 477,00 |
| EAN-13 | 4036705220043 |
| Geeignet für Dämmschale | ja |
| Gewicht | 217,35 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
