Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-130, gelötet, 130 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-130 ist ein gelöteter, zweigängiger Wärmetauscher mit 130 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für den Einsatz bei Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Anwendungen finden sich in industriellen und gewerblichen Heiz- und Kühlsystemen, die eine zuverlässige und stabile Wärmeübertragung erfordern.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche Anschlussarten und Bauformen sind vorhanden?

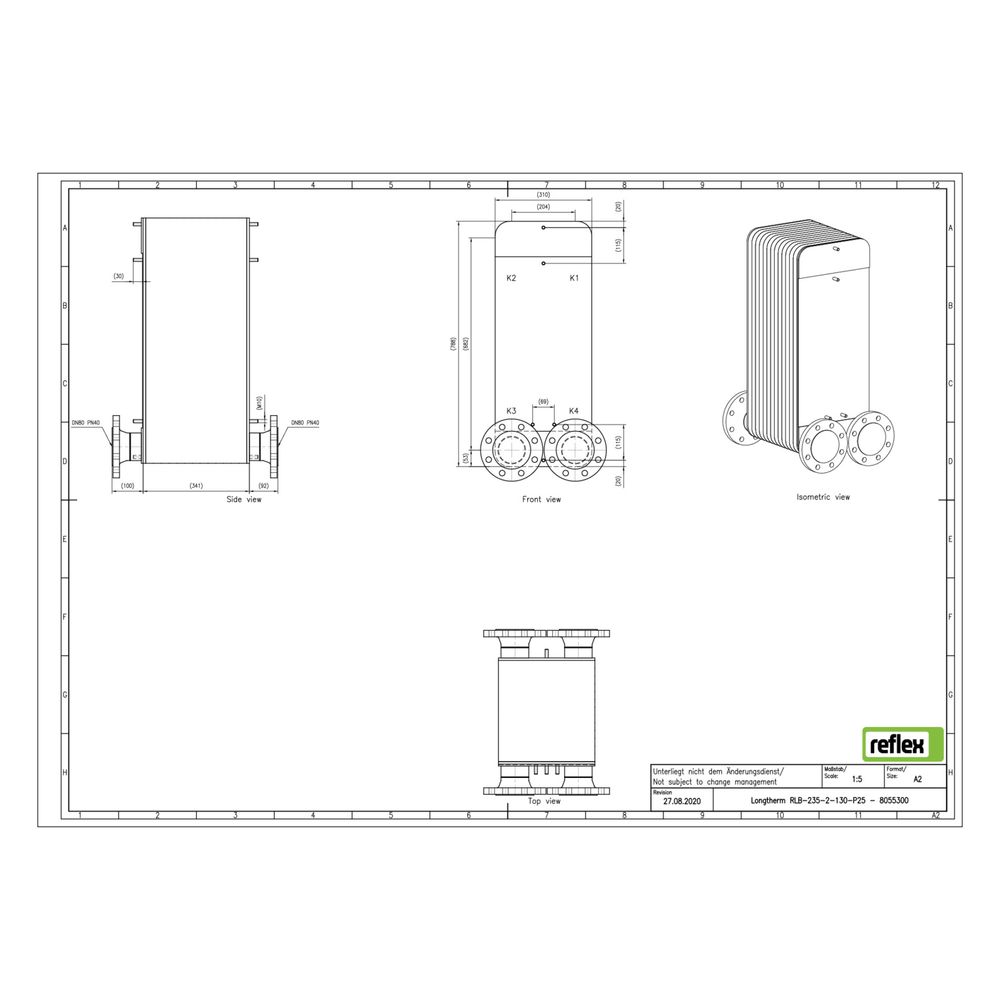

Der RLB-235-2-130 verfügt über DIN-Flanschanschlüsse passend für den Nenndurchmesser DN 80. Seitliche Anschlussmöglichkeiten sind nicht vorhanden. Die Bauform ist gelötet, was eine hohe Dichtigkeit und Stabilität ermöglicht. Die Abmessungen betragen 310 mm Baulänge, 788 mm Bauhöhe und 330 mm Bautiefe. Der Wärmetauscher ist für die Verwendung mit einer Dämmschale geeignet.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Plattenwärmetauscher hält Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar stand. Die Kombination aus rostfreiem Edelstahl und Kupferlot sorgt für Korrosionsbeständigkeit und Langlebigkeit. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 330 mm
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-130 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Plattenanzahl, dem stabilen Edelstahlmaterial und der bewährten Löttechnik erfüllt er die Anforderungen an Temperatur- und Druckbeständigkeit zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8055300 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8055300 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 330,00 |
| EAN-13 | 4036705219986 |
| Geeignet für Dämmschale | ja |
| Gewicht | 164,67 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
