Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-2-150, gelötet, 150 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-150 ist ein gelöteter, zweigängiger Wärmetauscher mit 150 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in der Wärmeübertragung, beispielsweise in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit DIN-Flanschanschluss sorgt für eine zuverlässige und langlebige Funktion.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Verbindung ermöglicht hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanalformen unterscheiden sich in rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet der Wärmetauscher?

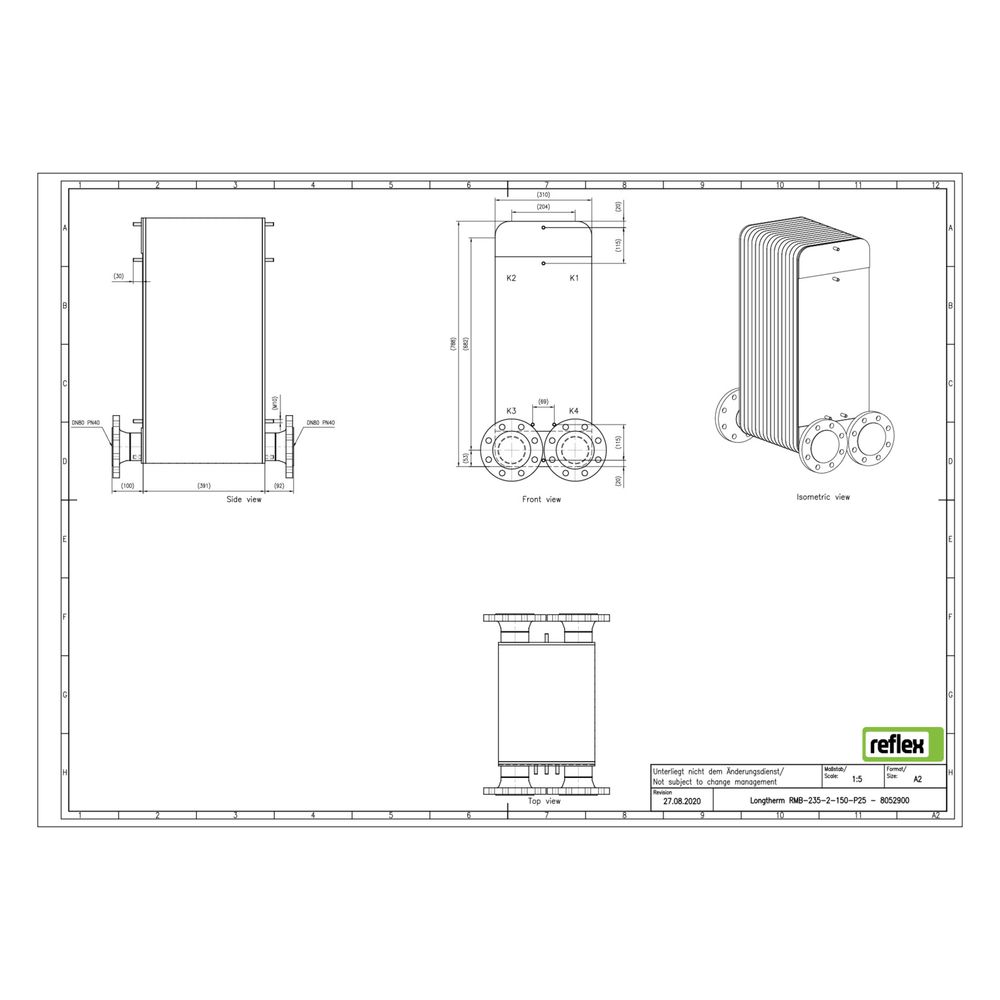

Der Plattenwärmetauscher ist zweigängig ausgeführt und verfügt über einen Nenndurchmesser von DN 80 mit DIN-Flanschanschluss. Die maximale Betriebsdruckfestigkeit beträgt 25 bar, wobei der Wärmetauscher Temperaturen bis 230 °C standhält. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 379 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist nicht vollversiegelt und besitzt keine seitliche Anschlussmöglichkeit. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für die Nachrüstung einer Dämmschale geeignet.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Dies bestätigt die Einhaltung der relevanten Sicherheits- und Qualitätsanforderungen für den Einsatz in druckbeaufschlagten Anlagen.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 379 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-150 überzeugt durch seine robuste Bauweise mit 150 gelöteten Edelstahlplatten und eine hohe Druck- und Temperaturbeständigkeit. Mit einem Nenndurchmesser von DN 80 und einer maximalen Betriebsdruckfestigkeit von 25 bar ist er für vielfältige Wärmeübertragungsanwendungen geeignet und bietet eine zuverlässige Leistung in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8052900 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8052900 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 379,00 |
| EAN-13 | 4036705219740 |
| Geeignet für Dämmschale | ja |
| Gewicht | 184,23 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
