Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-250, gelötet, 250 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-250 ist ein gelöteter, eingängiger Wärmetauscher mit 250 Edelstahlplatten (Werkstoff 1.4404) und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen mit hohen Anforderungen an die Wärmeübertragung. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine sichere Verbindung in industriellen und gewerblichen Anlagen.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für Stabilität und Dauerhaftigkeit. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und höherem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringerem Durchflusswiderstand. Diese Konstruktion optimiert die Wärmeübertragung und passt sich unterschiedlichen hydraulischen Anforderungen an.
Welche technischen Eigenschaften und Einsatzgrenzen hat der Plattenwärmetauscher?

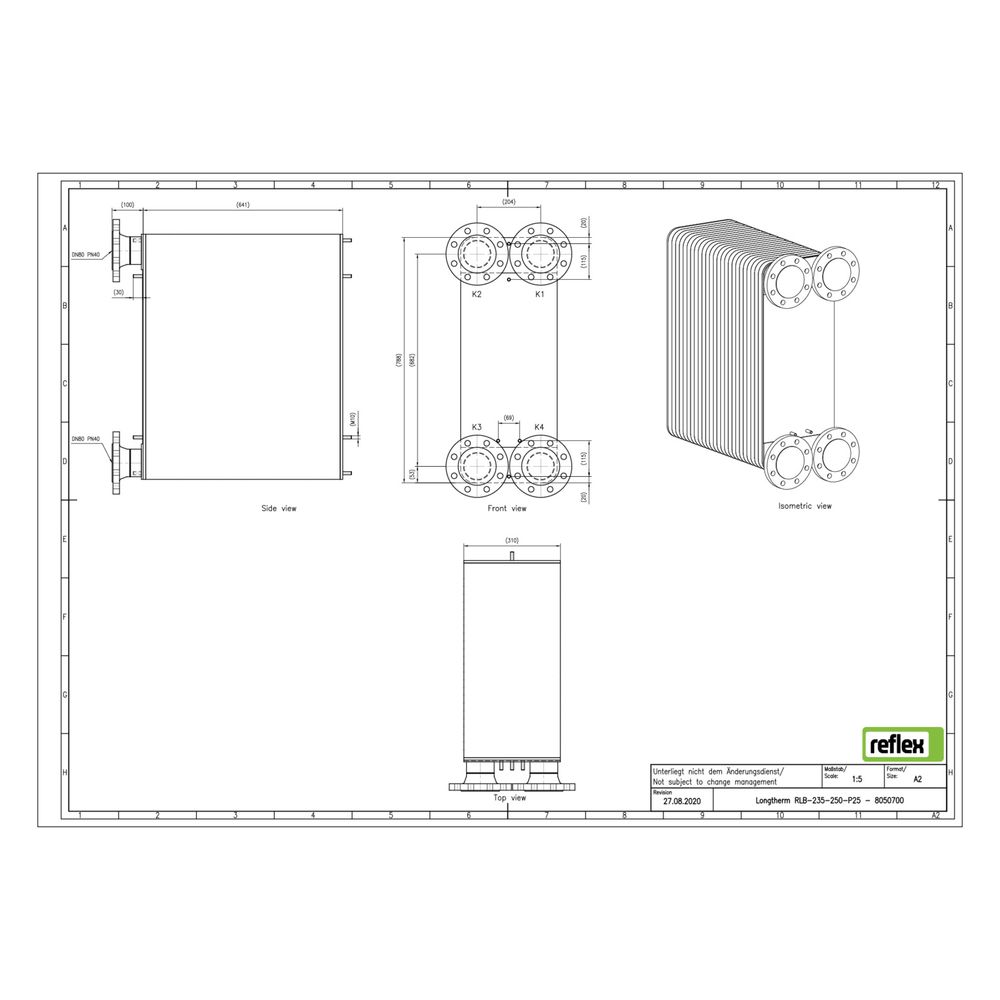

Der Reflex Longtherm RLB-235-250 ist für einen maximalen Betriebsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Die gelötete Ausführung ermöglicht eine hohe Stabilität der Plattenverbindung. Der Wärmetauscher verfügt über einen DIN-Flanschanschluss mit einem Mittenabstand der Anschlüsse von 170 mm. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 624 mm. Das Gerät ist für den Einsatz in Systemen mit hohem Druck und Temperatur geeignet und kann mit einer Dämmschale kombiniert werden, die jedoch nicht im Lieferumfang enthalten ist.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm RLB-235-250?
Der Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Verwendung von hochwertigem Edelstahl (1.4404) und Kupferlot sowie das spezielle Lötverfahren sichern die dauerhafte Funktion und Betriebssicherheit des Wärmetauschers.
Technische Daten
- Anzahl der Platten: 250
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 624 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RLB-235-250 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heizungs- und Kühlkreisläufen. Mit seiner hohen Plattenanzahl und der gelöteten Edelstahlkonstruktion ist er für hohe Temperaturen und Drücke ausgelegt und ermöglicht eine effiziente Wärmeübertragung. Die technischen Eigenschaften wie der Nenndurchmesser DN 80 und der maximale Betriebsdruck von 25 bar machen ihn zu einer zuverlässigen Komponente in industriellen und gewerblichen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8050700 |
| Hersteller | Reflex |
| Anzahl der Platten | 250,00 |
| Artikelnummer | REFLEX-8050700 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 624,00 |
| EAN-13 | 4036705219542 |
| Geeignet für Dämmschale | ja |
| Gewicht | 269,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
