Reflex Longtherm Plattenwärmetauscher RMB-110-40, gelötet, 40 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-40 ist ein gelöteter, eingängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Anschluss- und Bauformen bietet der Wärmetauscher?

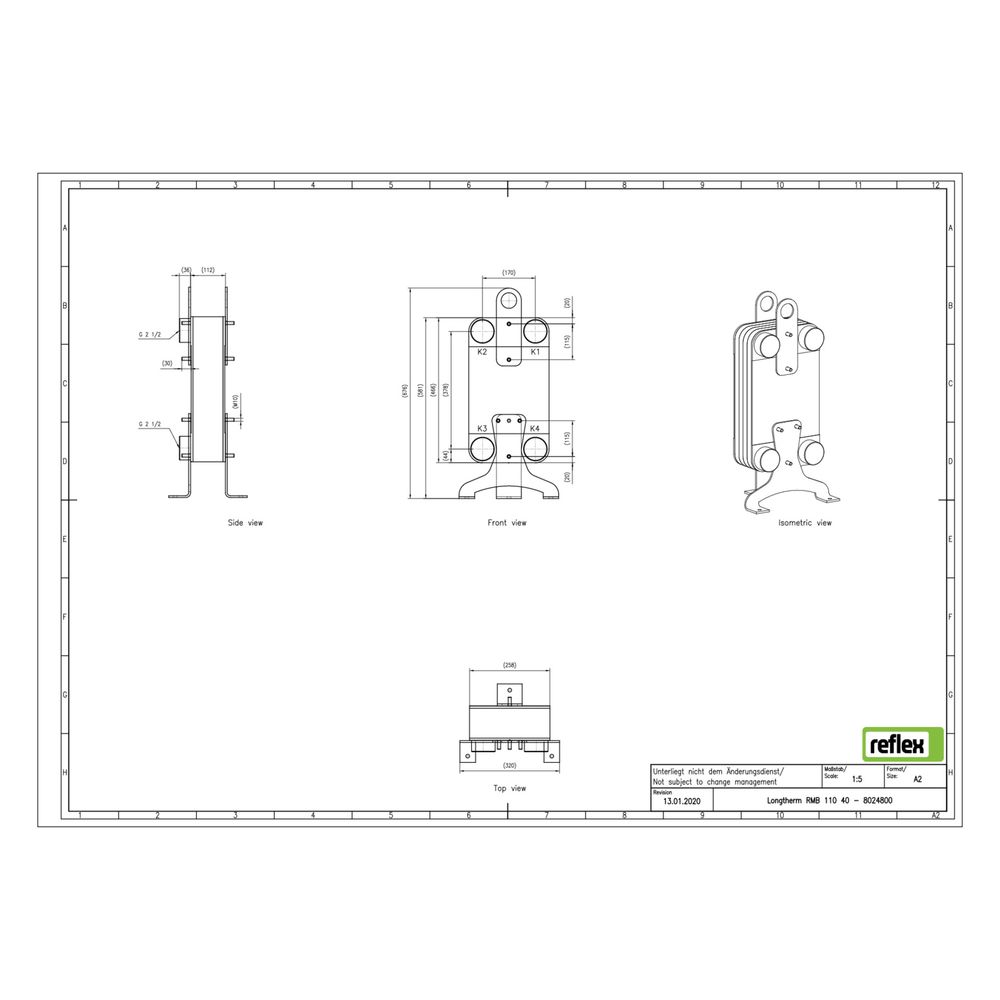

Der RMB-110-40 ist mit einem Außengewindeanschluss G 2 1/2" ausgestattet und hat einen Mittenabstand der Anschlüsse von 170 mm. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 108 mm. Der Wärmetauscher ist gelötet und nicht vollversiegelt. Eine Dämmschale ist nicht integriert, jedoch ist das Gerät für die Nachrüstung einer Dämmschale geeignet.
Welche Leistungs- und Betriebsparameter sind zu beachten?
Der Plattenwärmetauscher ist für maximale Arbeitstemperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die 40 Platten sorgen für eine große thermisch wirksame Fläche, die eine effiziente Wärmeübertragung ermöglicht. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen.
Welche Kanalformen sind im Wärmetauscher vorhanden und was bewirken sie?
Die Edelstahlplatten besitzen zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2"
- Mittenabstand Anschlüsse: 170 mm
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 108 mm
- Maximaler Betriebsdruck: 25 bar
- Maximale Arbeitstemperatur: 230 °C
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-110-40 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion stellt er eine zuverlässige Komponente für anspruchsvolle Anwendungen dar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8024800 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8024800 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 108,00 |
| EAN-13 | 4036705205255 |
| Geeignet für Dämmschale | ja |
| Gewicht | 28,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
