Reflex Longtherm Plattenwärmetauscher RHB-110-2-70, gelötet, 70 Platten, zweigängig, G 2"

Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-70 ist ein gelöteter, zweigängiger Wärmetauscher mit 70 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung auf kleinem Bauraum erforderlich ist.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.

Welche Kanaltypen sind im Wärmetauscher verbaut und welche Funktion haben sie?

Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.

Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?

Dank des speziellen Lötverfahrens hält der Wärmetauscher hohen Temperaturen bis 230 °C stand. Der maximale Betriebsdruck beträgt 25 bar. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.

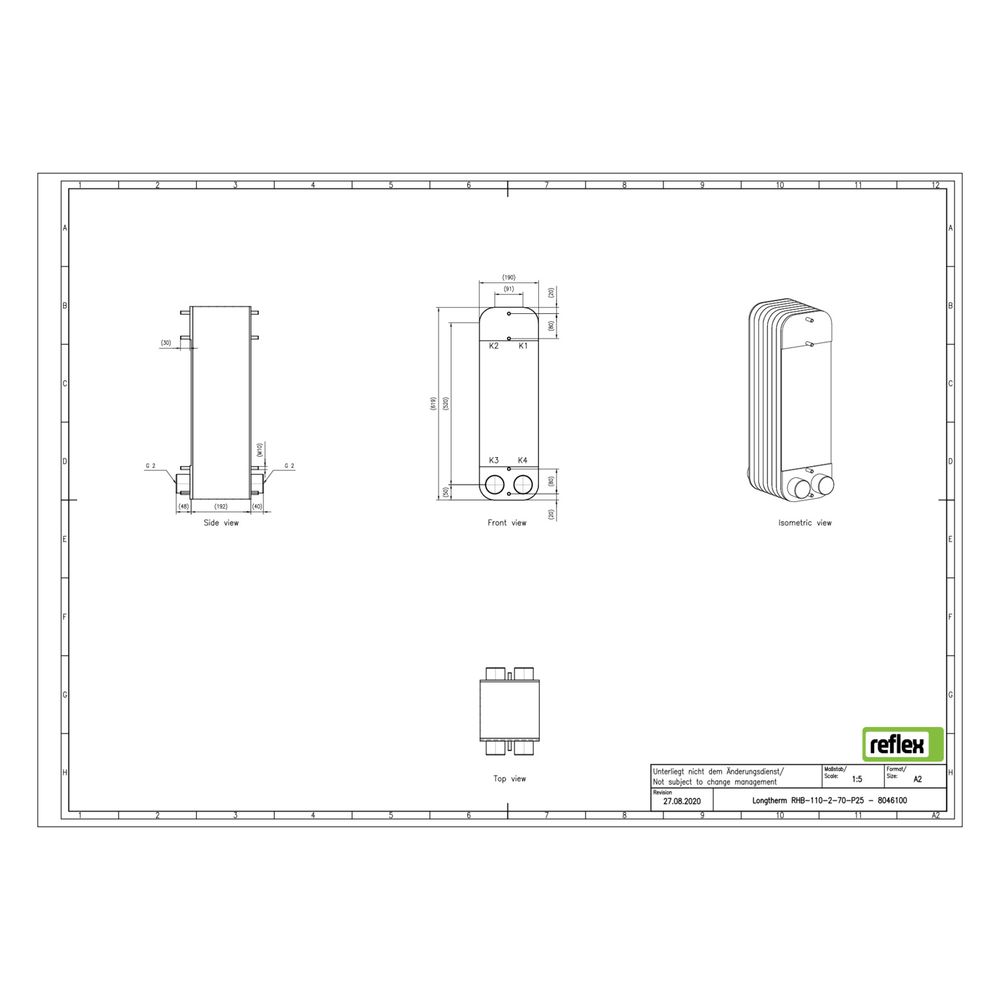

Welche Anschluss- und Baumaße sind relevant für die Installation?

Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 2 Zoll ausgestattet. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 192 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Das Gerät ist für den Einbau einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Technische Daten

• Anzahl der Platten: 70
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Bauhöhe: 620 mm
• Baulänge: 191 mm
• Bautiefe: 192 mm
• Primärer Anschluss: Außengewinde G 2 Zoll
• Maximaler Betriebsdruck: 25 bar
• Maximale Temperatur: 230 °C
• Mittenabstand Anschlüsse: 91 mm

Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-70 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der kompakten Bauweise erfüllt er anspruchsvolle Anforderungen. Die 70 gelöteten Edelstahlplatten und der G 2 Zoll Außengewindeanschluss ermöglichen eine zuverlässige und langlebige Funktionalität.
