Reflex Longtherm Plattenwärmetauscher RLB-235-2-70, gelötet, 70 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-70 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl mit 70 Platten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung unter anspruchsvollen Bedingungen erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig hoher mechanischer Belastbarkeit.
Welche Strömungsraumtypen sind vorhanden und wie beeinflussen sie die Leistung?
Die Strömungsräume sind durch zwei Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und ermöglicht eine Anpassung an unterschiedliche hydraulische Anforderungen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der Wärmetauscher ist für maximale Betriebstemperaturen bis 230 °C ausgelegt und hält einem maximalen Arbeitsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt. Die Ausführung mit DIN-Flanschanschluss erleichtert die Integration in bestehende Anlagen.
Welche Maße und Anschlussdetails sind relevant?

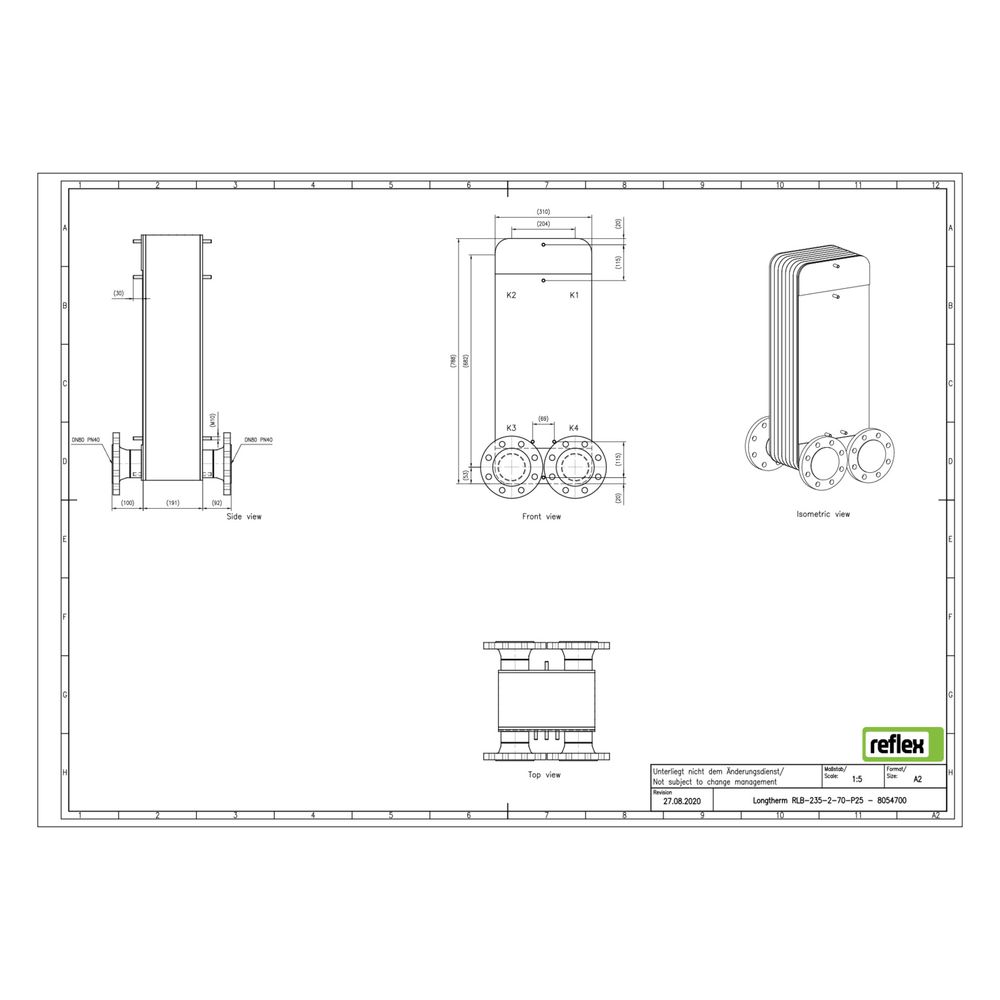

Der Plattenwärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 183 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für den Nenndurchmesser DN 80. Das Gerät ist nicht mit einer Dämmschale ausgestattet, jedoch für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Hersteller-Serie: Longtherm
- Ausführung: gelötet
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Anzahl der Platten: 70
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 183 mm
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-70 bietet eine robuste und effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner gelöteten Edelstahlkonstruktion und der hohen Druck- und Temperaturbeständigkeit ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet und überzeugt durch seine langlebige Bauweise und präzise Verarbeitung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8054700 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8054700 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 183,00 |
| EAN-13 | 4036705219924 |
| Geeignet für Dämmschale | ja |
| Gewicht | 114,99 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
