Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-60, gelötet, 60 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-60 ist ein gelöteter, zweigängiger Wärmetauscher mit 60 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, wodurch eine stabile und dauerhafte Verbindung entsteht. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Strömungsräume und Kanalformen sind vorhanden?
Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen, die die Strömungsräume charakterisieren: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis zu 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Ausführung mit DIN-Flanschanschluss (bei der Größe RLB-235) ermöglicht eine sichere und dichte Verbindung im System. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.

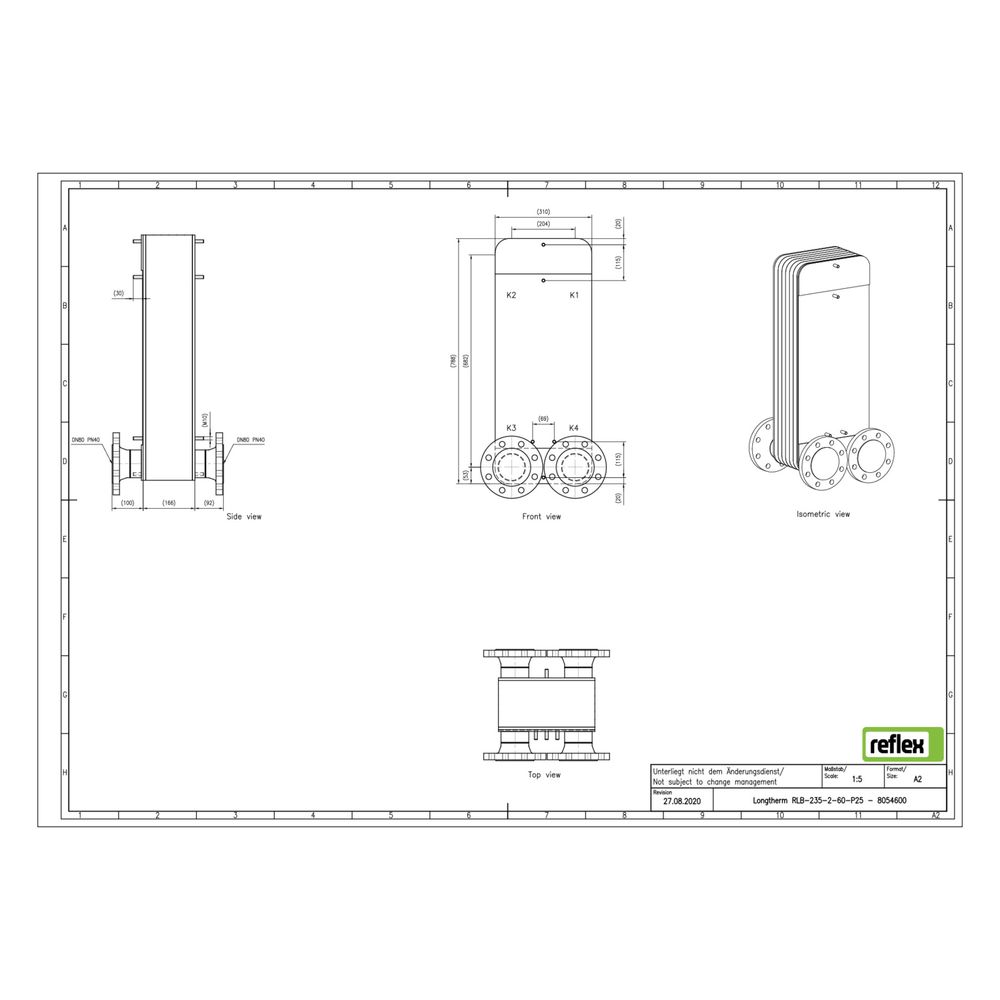

Welche Maße und Anschlussdetails sind relevant?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 159 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend zum Nenndurchmesser DN 80. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine solche ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 159 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet, zweigängig
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-60 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen Kupferlotverbindung ist er für vielfältige industrielle Anwendungen geeignet und überzeugt durch seine langlebige Bauweise.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8054600 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8054600 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 159,00 |
| EAN-13 | 4036705219917 |
| Geeignet für Dämmschale | ja |
| Gewicht | 90,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
