Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-60-2-10, gelötet, 10 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-10 ist ein gelöteter, zweigängiger Wärmetauscher mit 10 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

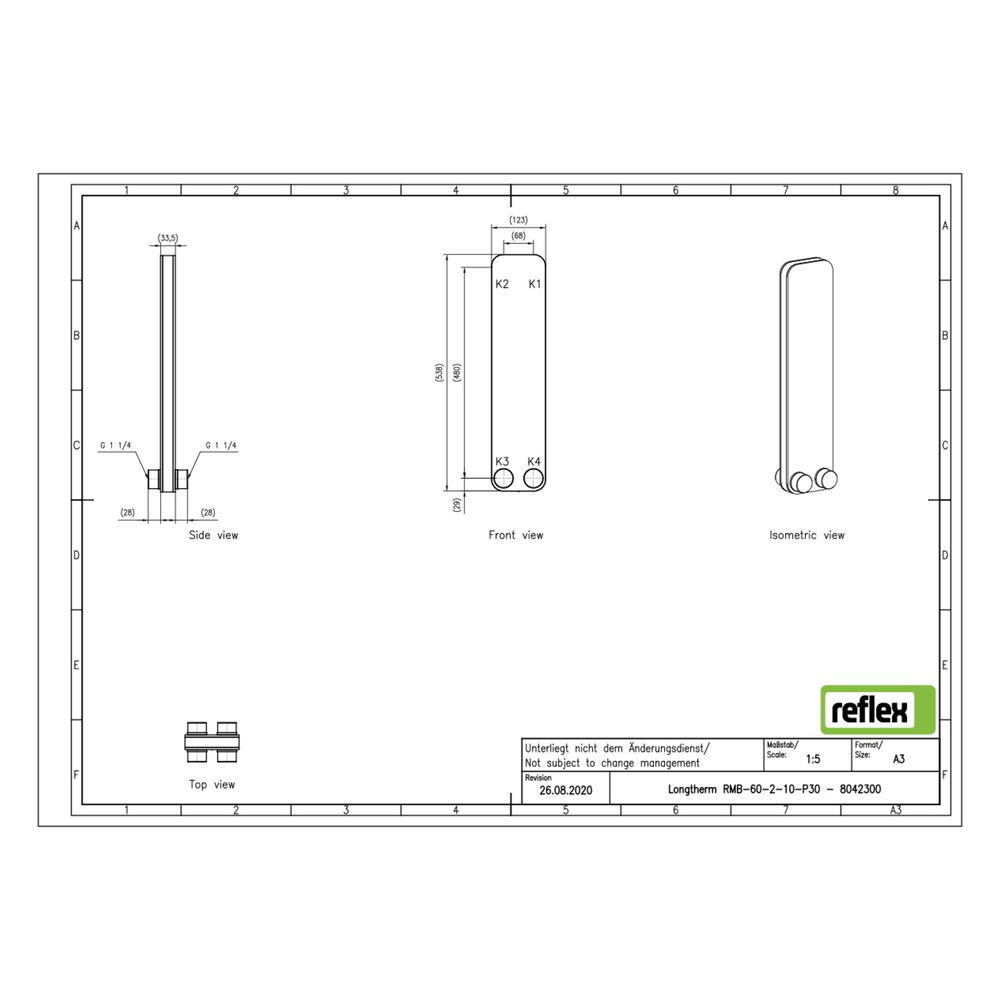

Der gelötete Plattenwärmetauscher ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 32 mm. Der Wärmetauscher ist nicht vollversiegelt und verfügt über einen Mittenabstand der Anschlüsse von 68 mm. Er ist für den Einsatz mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-60-2-10?
Der Wärmetauscher ist mit einem primären Außengewindeanschluss von 1 1/4 Zoll ausgestattet. Seitliche Anschlussmöglichkeiten sind nicht vorhanden. Die Verbindung der Platten erfolgt durch ein spezielles Lötverfahren mit Kupferlot, das eine dauerhafte und stabile Verbindung sicherstellt.
Welche Zulassung liegt für den Reflex Longtherm Plattenwärmetauscher vor?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist für den Einsatz unter hohen Druck- und Temperaturbedingungen zertifiziert.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Baulänge: 123 mm
- Bautiefe: 32 mm
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-10 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Verarbeitung aus Edelstahl und Kupferlot erfüllt er die Anforderungen an Effizienz und Zuverlässigkeit in der Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8042300 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8042300 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 32,00 |
| EAN-13 | 4036705218705 |
| Geeignet für Dämmschale | ja |
| Gewicht | 5,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
