Reflex Longtherm Plattenwärmetauscher RHB-60-2-110, gelötet, 110 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-110 ist ein gelöteter, zweigängiger Wärmetauscher mit 110 Edelstahlplatten und einem primären Außengewindeanschluss G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher integriert und welche Funktion haben sie?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher ausgelegt?
Das spezielle Lötverfahren mit Kupferlot ermöglicht dem Wärmetauscher den Einsatz bei hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar, abhängig vom Typ. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.

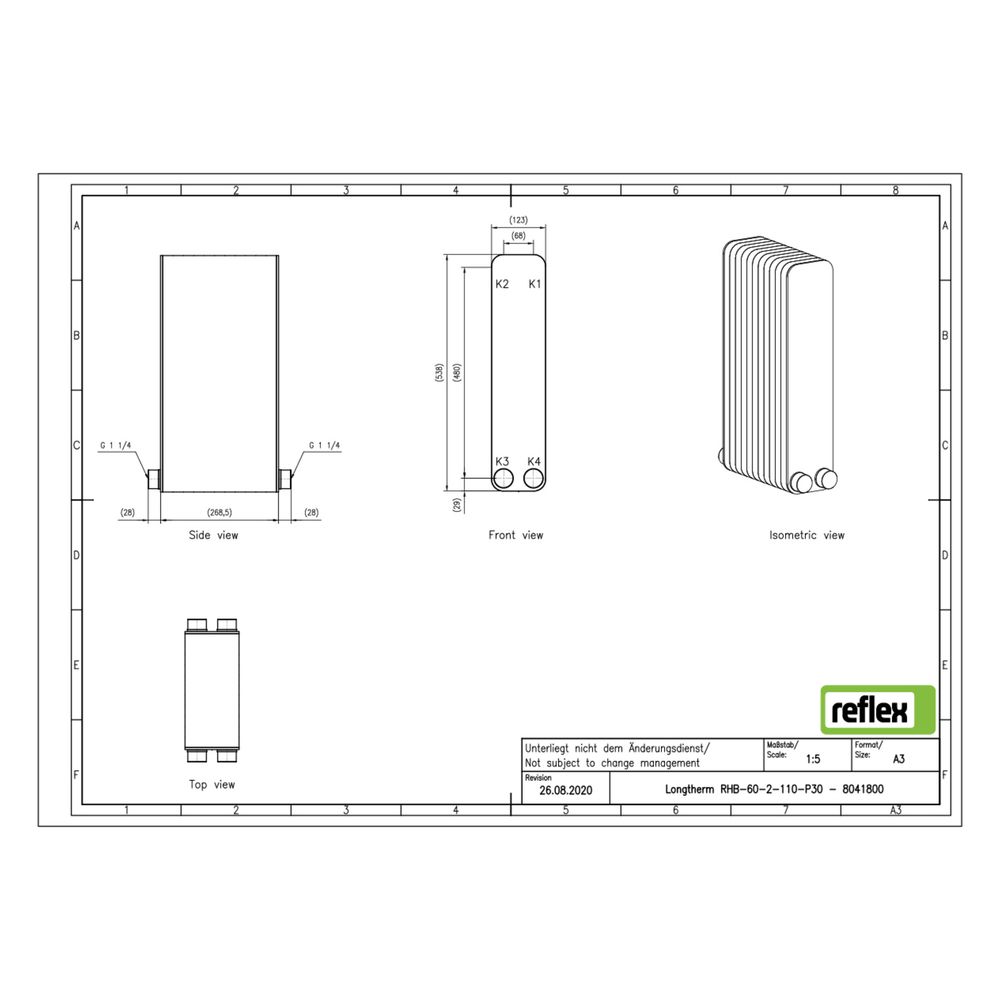

Welche Anschlussarten und Abmessungen hat der Reflex Longtherm RHB-60-2-110?
Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 1 1/4 Zoll ausgestattet. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 268 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für den Einbau in Systeme ohne integrierte Dämmschale vorgesehen, kann aber mit einer Dämmschale ergänzt werden.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 268 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-110 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und das bewährte Kupferlot-Lötverfahren, das hohe Temperaturen und Drücke ermöglicht. Mit 110 Platten und einem Außengewindeanschluss G 1 1/4 Zoll ist er für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen geeignet und bietet eine zuverlässige Leistung bei kompakten Abmessungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8041800 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8041800 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 268,00 |
| EAN-13 | 4036705218651 |
| Geeignet für Dämmschale | ja |
| Gewicht | 31,66 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
