Reflex Longtherm Plattenwärmetauscher RHB-60-2-40, gelötet, 40 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-40 ist ein gelöteter, zweigängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effektive Wärmeübertragung bei kompakter Bauweise.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Das spezielle Lötverfahren sorgt für eine stabile und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussmöglichkeiten und Abmessungen bietet der Longtherm RHB-60-2-40?

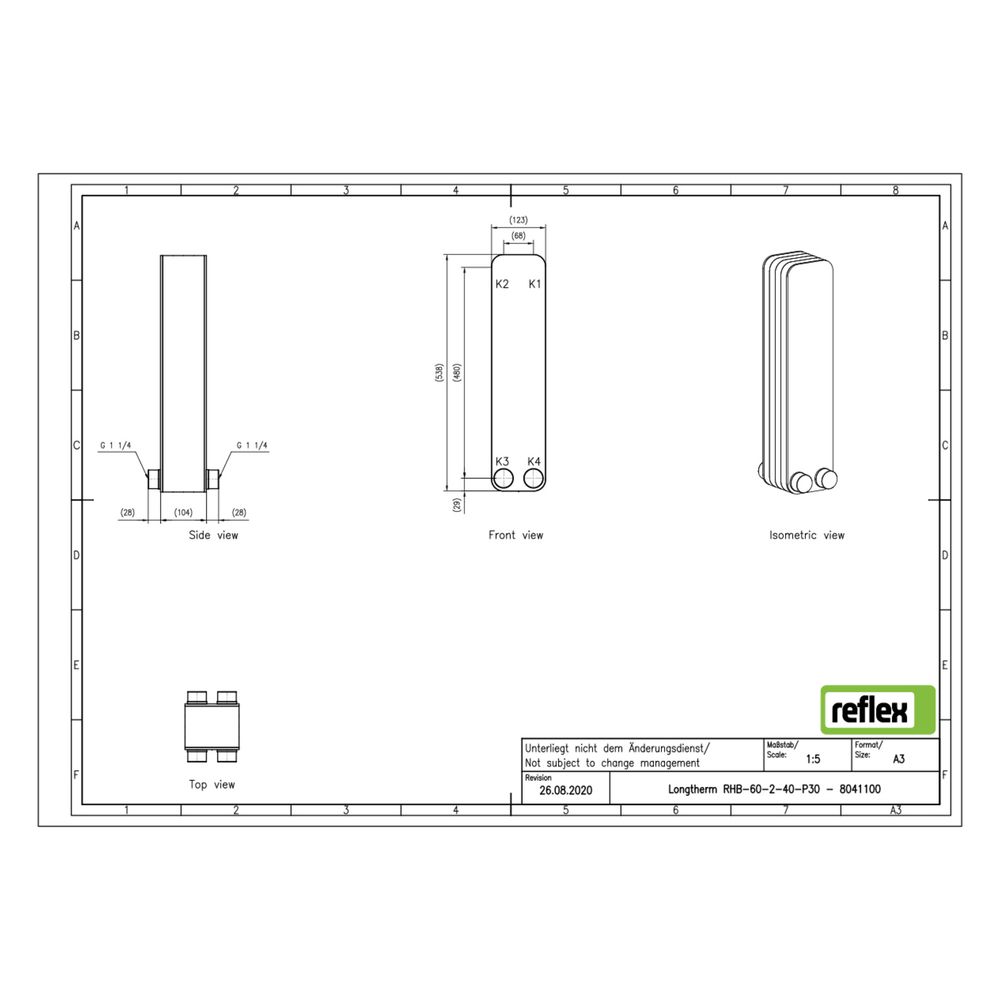

Der Wärmetauscher ist mit einem Außengewindeanschluss (AG) von 1 1/4 Zoll ausgestattet. Die Anschlüsse sind nicht seitlich angebracht, und der Wärmetauscher ist für die Verwendung mit einer Dämmschale geeignet, die jedoch nicht im Lieferumfang enthalten ist. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 104 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 104 mm
- Baulänge: 123 mm
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschlussart: Außengewinde (AG) 1 1/4 Zoll
- Mittenabstand Anschlüsse: 68 mm
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-40 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Konstruktion aus Edelstahl und Kupferlot ist er für anspruchsvolle Anwendungen geeignet und ermöglicht eine zuverlässige Leistung bei 40 Platten und einem Anschlussdurchmesser von 1 1/4 Zoll.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8041100 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8041100 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 104,00 |
| EAN-13 | 4036705218583 |
| Geeignet für Dämmschale | ja |
| Gewicht | 11,79 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
