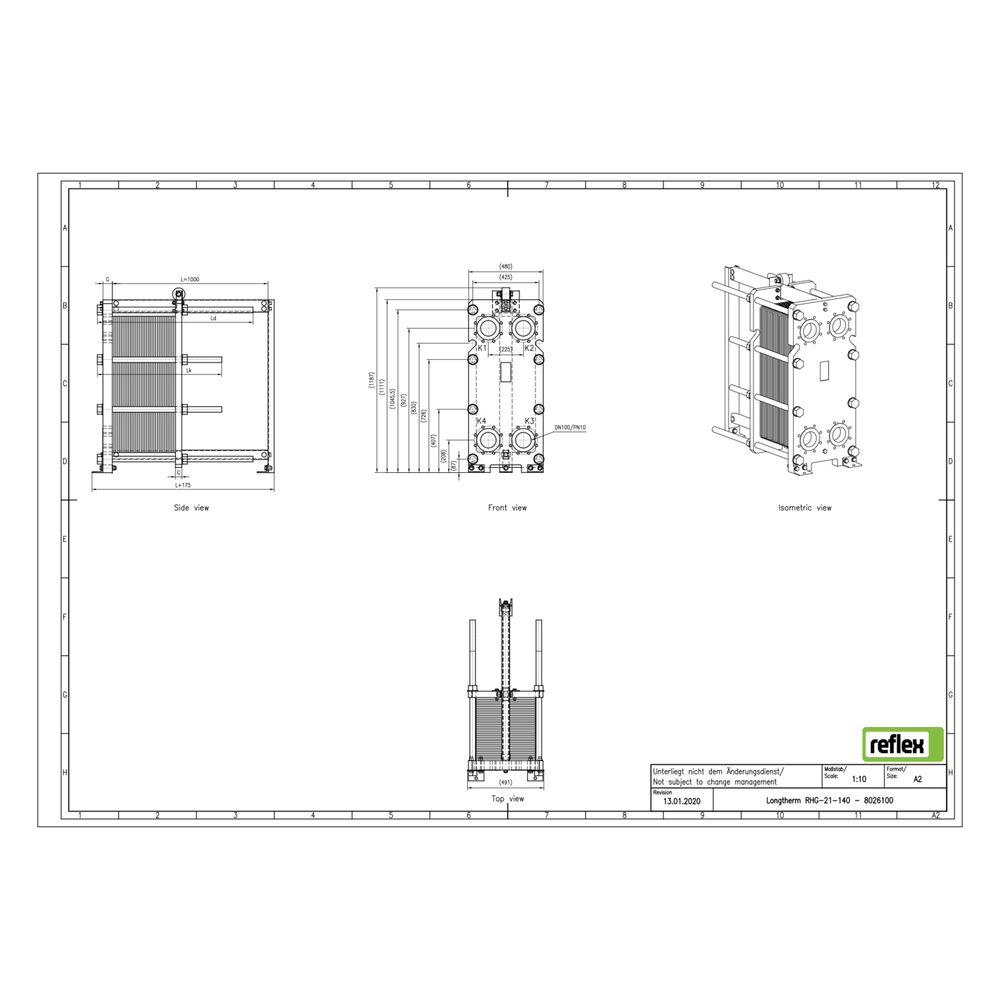

Reflex Longtherm Plattenwärmetauscher RHG-21-140, geschraubt, 140 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-21-140 ist ein geschraubter Wärmetauscher mit 140 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Betrieb je nach Anforderung.
Welche Materialien und Dichtungen werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus klebefreiem NBR-Butyl gefertigt, was eine zuverlässige Abdichtung bei verschiedenen Medien ermöglicht. Die Materialkombination ist auf Kundenwunsch und je nach Medium konfigurierbar.
Welche Zulassungen und Druckwerte gelten für den Wärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Er ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt, was ihn für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen qualifiziert.
Technische Daten
- Anzahl der Platten: 140
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1145 mm
- Werkstoff: rostfreier Stahl
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 100
- Maximaler Arbeitsdruck: 10 bar
- Mittenabstand Anschlüsse: 225 mm
- Dichtungen: NBR-Butyl (klebefrei)
Der Reflex Longtherm Plattenwärmetauscher RHG-21-140 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der Zulassung für einen Arbeitsdruck von bis zu 10 bar ist er für vielfältige industrielle Anwendungen geeignet. Die Möglichkeit zur einfachen Reinigung und Erweiterung durch zusätzliche Plattenpakete erhöht die Wirtschaftlichkeit und Anpassungsfähigkeit des Systems.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8026100 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8026100 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705207525 |
| Geeignet für Dämmschale | nein |
| Gewicht | 526,9 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
