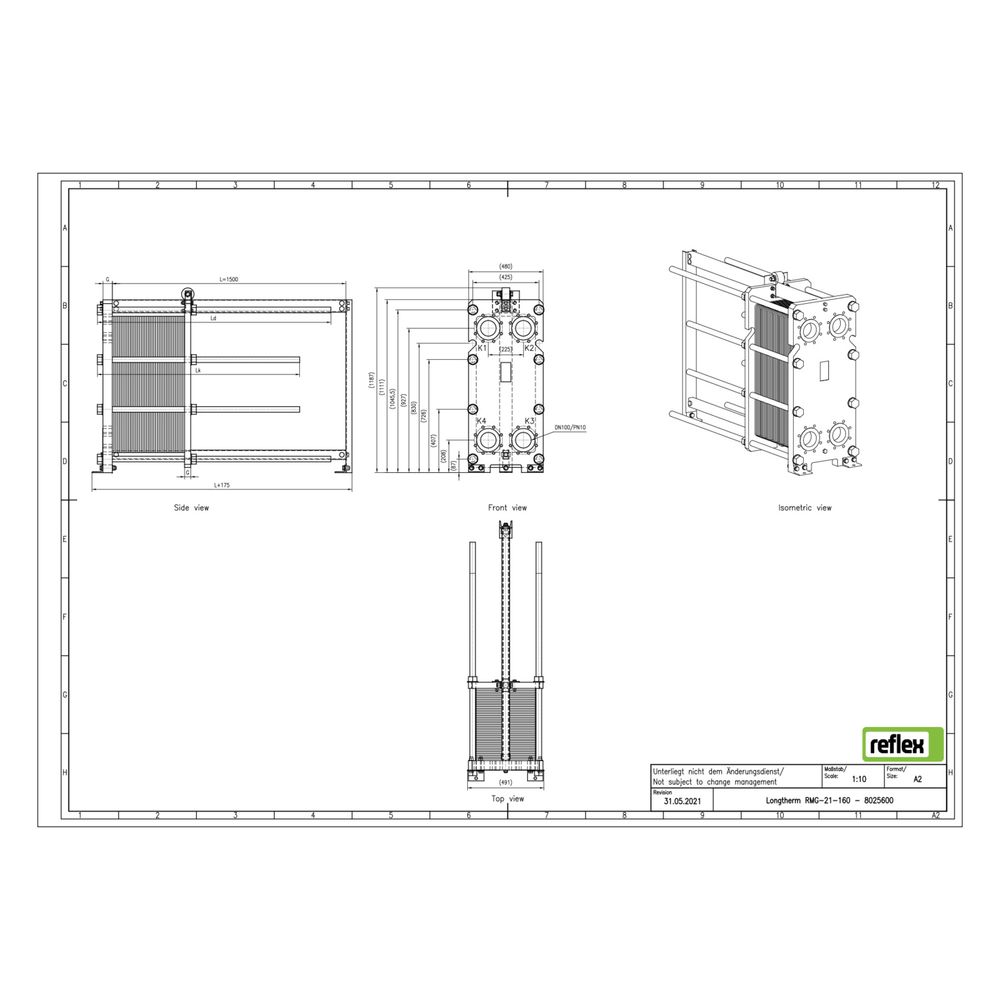

Reflex Longtherm Plattenwärmetauscher RMG-21-160, geschraubt, 160 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-21-160 ist ein geschraubter Wärmetauscher mit 160 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine effiziente Wärmeübertragung bei hohen Anforderungen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Reflex Longtherm RMG-21-160 ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Die Anschlüsse haben einen Nenndurchmesser von DN 100 mit einem Mittenabstand von 225 mm. Das Gerät ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Aufgrund der Baugröße mit einer Baulänge von 480 mm, einer Bauhöhe von 1181 mm und einer Bautiefe von 1645 mm ist der Wärmetauscher für größere Anlagen konzipiert.
Welche Materialien werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl. Die Dichtungen sind aus klebefreiem NBR-Butyl gefertigt. Der Rahmen besteht aus Kohlenstoffstahl. Diese Materialkombination sorgt für eine hohe Korrosionsbeständigkeit und Langlebigkeit unter den vorgesehenen Betriebsbedingungen.
Technische Daten
- Anzahl der Platten: 160
- Werkstoff Platten: rostfreier Stahl
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Mittenabstand Anschlüsse: 225 mm
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1645 mm
Der Reflex Longtherm Plattenwärmetauscher RMG-21-160 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager-Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8025600 |
| Hersteller | Reflex |
| Anzahl der Platten | 160,00 |
| Artikelnummer | REFLEX-8025600 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1645,00 |
| EAN-13 | 4036705207471 |
| Geeignet für Dämmschale | nein |
| Gewicht | 591,4 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
