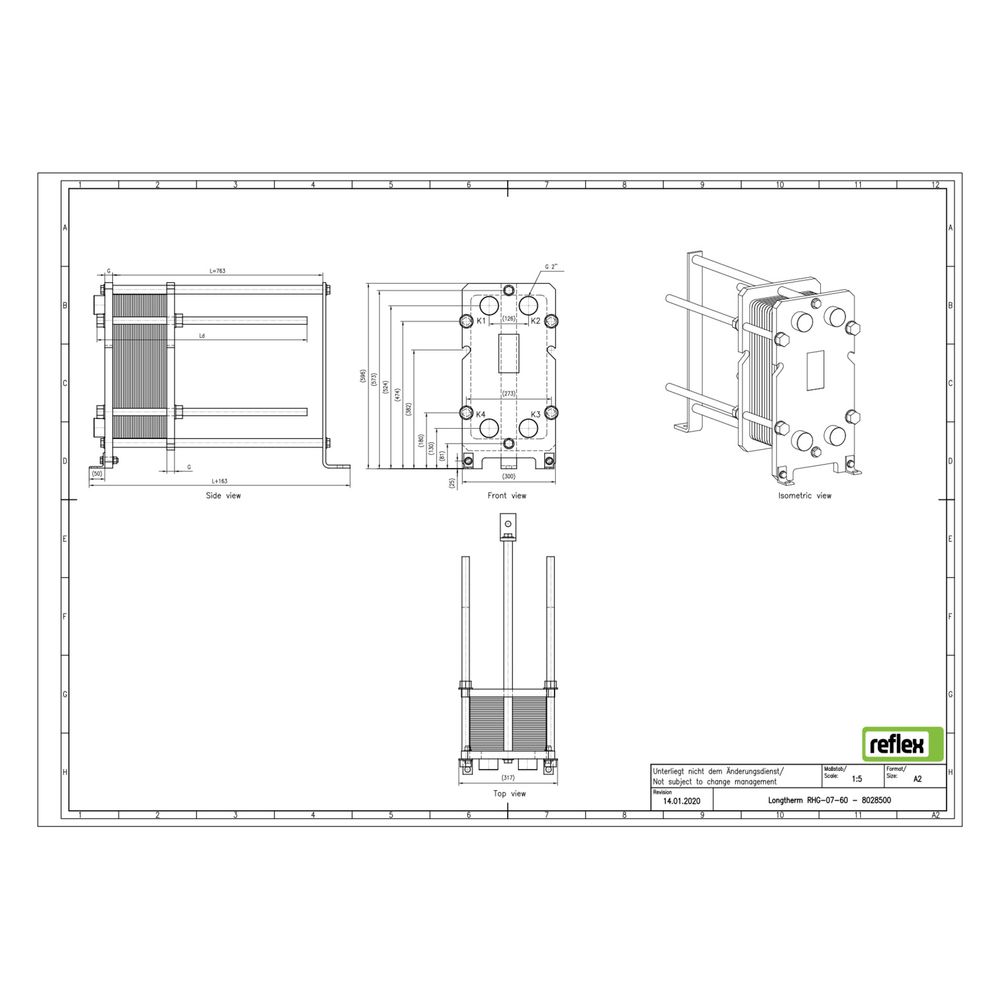

Reflex Longtherm Plattenwärmetauscher RHG-07-60, geschraubt, 60 Platten, NBR-Dichtungen
Im Fall von sehr geringen Temperaturspreizungen und sehr hohen Leistungsbereichen über 1MW, kommen aufgrund Ihrer Effizienz, geschraubte Wärmetauscher zum Einsatz. Aufgrund der Zerlegbarkeit sind die geschraubten Plattenwärmetauscher einfach und schnell zu reinigen oder durch weitere Plattenpakete erweiterbar. Auf Kundenwunsch und je nach Medium können die Dichtungen, das Plattenmaterial und die Gestelle, durch unsere Experten frei konfiguriert werden.
Longtherm
Geschraubter Plattenwärmetauscher mit Edelstahlplatten.
Die mit klebefreien NBR Butyl Dichtungen versehenen Platten werden an der oberen Tragstange aufgehängt und dann mithilfe der Spannschrauben im Kohlenstoffstahlrahmen fixiert.
Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU.
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten. Die Edelstahlplatten sind über Kontaktpunkte kupferverlötet verbunden. Auf den Oberflächen der Edelstahlplatten sind Kanäle eingeprägt. Diese Kanäle bilden zwei gegenläufige und getrennte Strömungsräume für zwei Wasserkreisläufe.
Zwei Kanalformen unterscheiden die Strömungsräume:
• rhc - Kanal: Große thermisch wirksame Länge der Strömungskanäle mit großem
Druchflusswiderstand.
• rlc - Kanal: Kleine thermisch wirksame Länge der Strömungskanäle mit kleinem
Druchflusswiderstand.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8028500 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8028500 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705206214 |
| Geeignet für Dämmschale | nein |
| Gewicht | 116,5 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
