Beschreibung

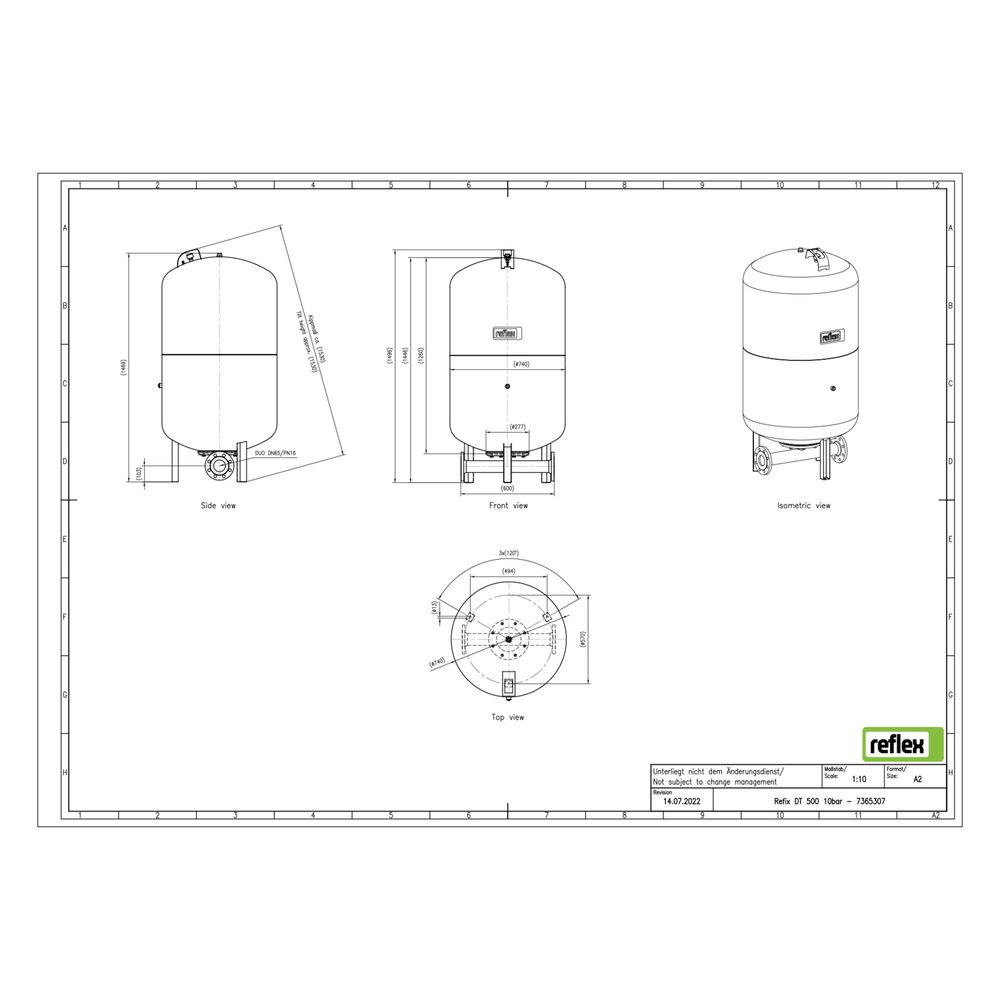

Reflex Refix DT Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 10 bar, Duo-Flansch DN 65
Der Reflex Refix DT Ausdehnungsgefäß MAG 500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß verfügt über einen Duo-Flansch DN 65 und ist mit einer langlebigen Epoxidharzbeschichtung innen und außen versehen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Anforderungen der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist nach DIN DVGW geprüft (Reg.-Nr. NW-0411AT2534). Die Außen- und Innenbeschichtung ist nach KTW-A ausgeführt, was die Langlebigkeit und Hygiene des Gefäßes unterstützt.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Gefäß ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Zusätzlich ist ein Manometer sowie ein Vordruckventil vorhanden, die durch einen Metallbügel geschützt sind. Die Konstruktion beinhaltet eine Muffe für einen optionalen Membranbruchmelder. Die Flowjet-Durchströmungsarmatur ist inklusive Absperrung und Entleerung, was die Wartung erleichtert.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Gefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter.
Technische Daten
- Nennvolumen: 500 l
- Maximaler Betriebsdruck: 10 bar
- Anschluss: Duo-Flansch DN 65
- Membranwerkstoff: Butylkautschuk (IIR)
- Vordruck: 4 bar
- Bauhöhe: 1475 mm
- Durchmesser: 740 mm
- Kippmaß: 1530 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Beschichtung: Epoxidharz innen und außen nach KTW-A
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 500 bietet eine hygienisch sichere und langlebige Lösung für Kaltwasseranlagen mit einem Nennvolumen von 500 Litern und einem Betriebsdruck von 10 bar. Die robuste Membrankonstruktion und die hochwertige Beschichtung ermöglichen eine zuverlässige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7365307 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7365307 |
| Bauhöhe | 1475,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705080227 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 111 kg |
| Kippmaß | 1530,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
