Reflex Refix DD Ausdehnungsgefäß MAG 25, Nennvolumen 25l, 10 bar, durchströmt, inklusive T-Stück 3/4", Grün
Der Reflex Refix DD Ausdehnungsgefäß MAG 25 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 10 bar. Das grüne Gefäß ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es erfüllt hohe hygienische Anforderungen gemäß DIN 1988 und ist mit einem Edelstahlanschluss sowie einem T-Stück 3/4" ausgestattet.
Wie ist das Reflex Refix DD Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Normen DIN EN 13831, DIN 4807 T5 sowie den Anforderungen der Elastomerleitlinie und W 270. Die wasserberührenden Teile sind korrosionsgeschützt, und das Gefäß ist innen und außen nach KTW-A beschichtet, um die Hygiene sicherzustellen.
Welche Funktion erfüllt die Durchströmung und wie wird sie realisiert?
Die Durchströmung des Gefäßes erfolgt mittels eines High-Flow-Durchströmungssterns, der eine optimale Wasserzirkulation sicherstellt. Das beiliegende T-Stück 3/4" ermöglicht die einfache Integration in die Kaltwasserleitung. Optional kann die Flowjet Durchströmungsarmatur zur weiteren Optimierung kombiniert werden.
Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?
Das Reflex Refix DD 25 ist ausschließlich für Kaltwasseranlagen vorgesehen und kann in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt werden. Es ist auch für Kühlanwendungen geeignet. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 und 70 Grad Celsius.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt sowie nach DIN 4807 T5 geprüft. Es besitzt eine Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU und ist mit der DIN DVGW Reg.-Nr. NW-0411AT2534 registriert. Zudem ist das Produkt SVGW geprüft und zugelassen, was die Einhaltung hoher Sicherheits- und Qualitätsstandards bestätigt.
Technische Daten
- Nennvolumen: 25 l
- Maximaler Betriebsdruck: 10 bar
- Farbe: grün

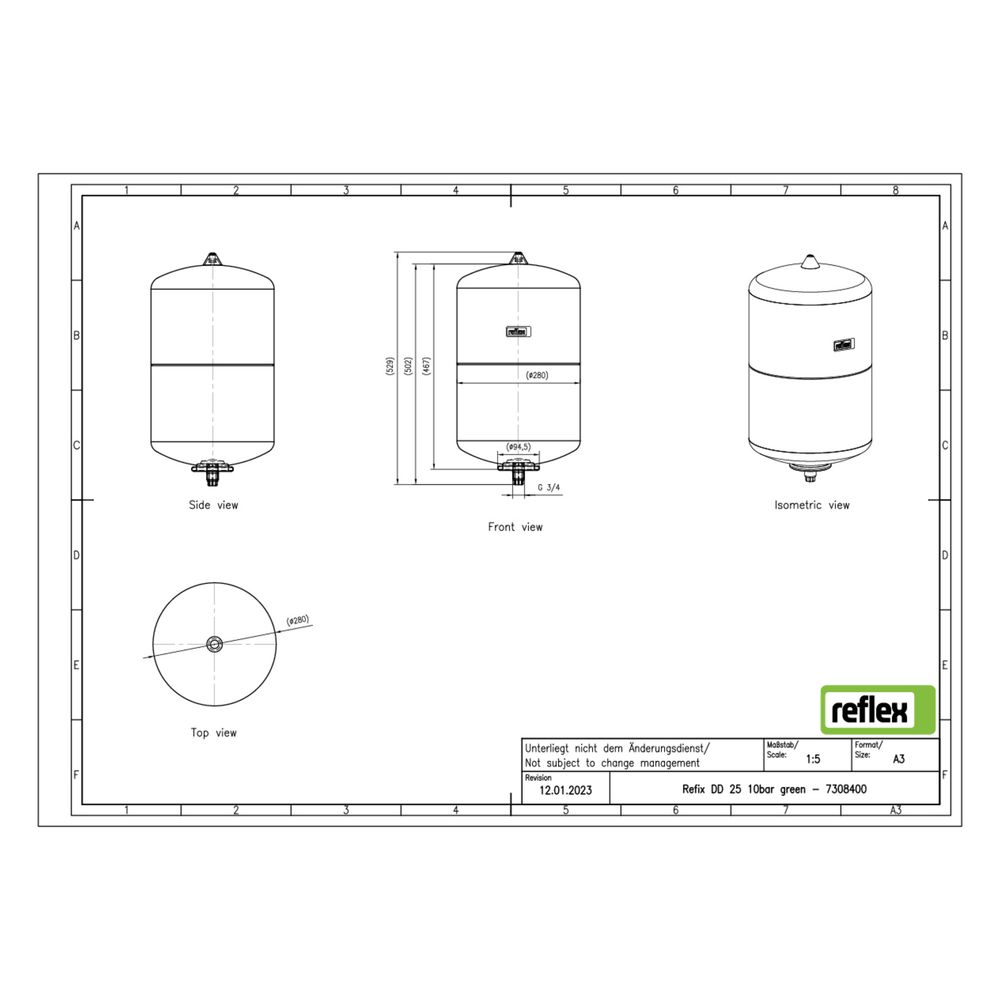

- Bauhöhe: 528 mm
- Durchmesser: 280 mm
- Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
- Vordruck: 4 bar
- Werkstoff Membran: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Geeignet für: Kaltwasser, Leitungswasser, Kühlen
Das Reflex Refix DD Ausdehnungsgefäß MAG 25 bietet eine hygienisch einwandfreie Lösung für Kaltwasseranlagen mit einem Nennvolumen von 25 Litern und einem Betriebsdruck von 10 bar. Die robuste Konstruktion mit Edelstahlanschluss und durchströmter Membran sorgt für eine zuverlässige Druckkompensation und Wassereinsparung in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Lieferumfang
- 1x Reflex Refix DD Ausdehnungsgefäß MAG 25
- 1x T-Stück 3/4"
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DD |
| Hersteller-Produktgruppe | Refix DD |
| Hersteller-Artikelnummer | 7308400 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7308400 |
| Bauhöhe | 528,00 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705001444 |
| Farbe | grün |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | ja |
| Gewicht | 4,94 kg |
| Kippmaß | 598,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
