Reflex Refix DE Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 25 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 2000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 25 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist für Systeme mit erhöhten Korrosionsschutzanforderungen geeignet und kann mit Frostschutzmittelzusätzen von 25 bis 50 Prozent betrieben werden.

Wie ist das Ausdehnungsgefäß konstruiert und welche Schutzmaßnahmen sind integriert?

Das Gefäß verfügt über eine Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt. Ab einem Volumen von 50 Litern ist die Membran tauschbar. Die wasserberührenden Teile sind korrosionsgeschützt und mit einer langlebigen Epoxidharzbeschichtung versehen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um eine sichere Handhabung zu ermöglichen.

Welche technischen Eigenschaften und Maße hat das Refix DE 2000?

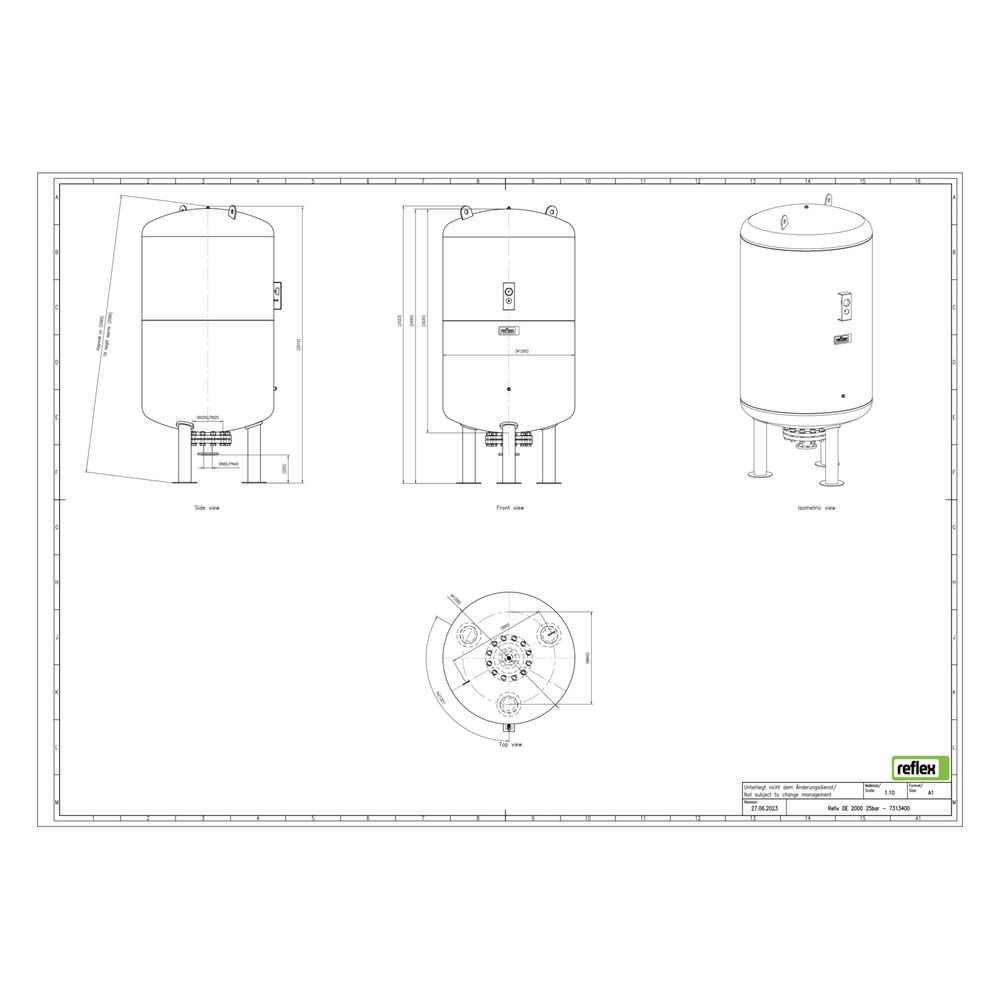

Das Ausdehnungsgefäß hat eine Bauhöhe von 2531 mm und einen Durchmesser von 1200 mm. Es ist für eine vertikale Aufstellung mit Füßen ausgelegt und verfügt über einen Anschluss mit metrischem Außengewinde (Nenndurchmesser DN 65, Rohraußendurchmesser 76,1 mm). Der Vordruck beträgt 2 bar, die Druckstufe des Flansches ist PN 40. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.

Welche Normen und Zulassungen gelten für das Ausdehnungsgefäß?

Das Refix DE Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 2000 l
• Maximaler Betriebsdruck: 25 bar
• Bauhöhe: 2531 mm
• Durchmesser: 1200 mm
• Anschluss: Außengewinde (metrisch), DN 65
• Rohraußendurchmesser Anschluss: 76,1 mm
• Vordruck: 2 bar
• Druckstufe Flansch: PN 40
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Mit Manometer: ja
• Mit Füßen: ja
• Membran tauschbar: ab 50 l

Das Reflex Refix DE Ausdehnungsgefäß MAG 2000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 25 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet und überzeugt durch seine tauschbare Vollmembran und stabile Bauweise.
