Reflex Refix DT Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 10 bar, Duo-Flansch DN 50

Der Reflex Refix DT Ausdehnungsgefäß MAG 200 mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Dieses durchströmte Membran-Druckausdehnungsgefäß eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Ausführung mit Duo-Flansch DN 50 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen im Inneren trennt und so den Druckausgleich sicherstellt. Die Membran entspricht den Anforderungen der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist nach KTW-C und W 270 geprüft. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz ermöglicht. Das Gefäß ist mit einem Duo-Flanschanschluss mit Durchströmungseinrichtung ausgestattet, der eine optimale Leistungsanpassung ermöglicht.

Welche hygienischen und sicherheitstechnischen Merkmale bietet das Gefäß?

Das durchströmte Design des Ausdehnungsgefäßes sorgt für eine kontinuierliche Wasserzirkulation, was den hygienischen Anforderungen nach DIN 1988 gerecht wird. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um eine sichere Handhabung zu ermöglichen. Zudem ist eine Muffe für einen optionalen Membranbruchmelder vorhanden, der bei Bedarf installiert werden kann.

Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich ideal für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Großanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Die Montage erfolgt vertikal, und das Gefäß ist mit Füßen ausgestattet, die eine stabile Aufstellung ermöglichen.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000 und ist als Druckgerät gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Es erfüllt die hygienischen Anforderungen der DIN 1988 und ist SVGW geprüft. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter.

Technische Daten

• Nennvolumen: 200 l
• Maximaler Betriebsdruck: 10 bar
• Anschluss: Duo-Flansch DN 50 mit Außengewinde (metrisch)
• Membranwerkstoff: Butylkautschuk (IIR)

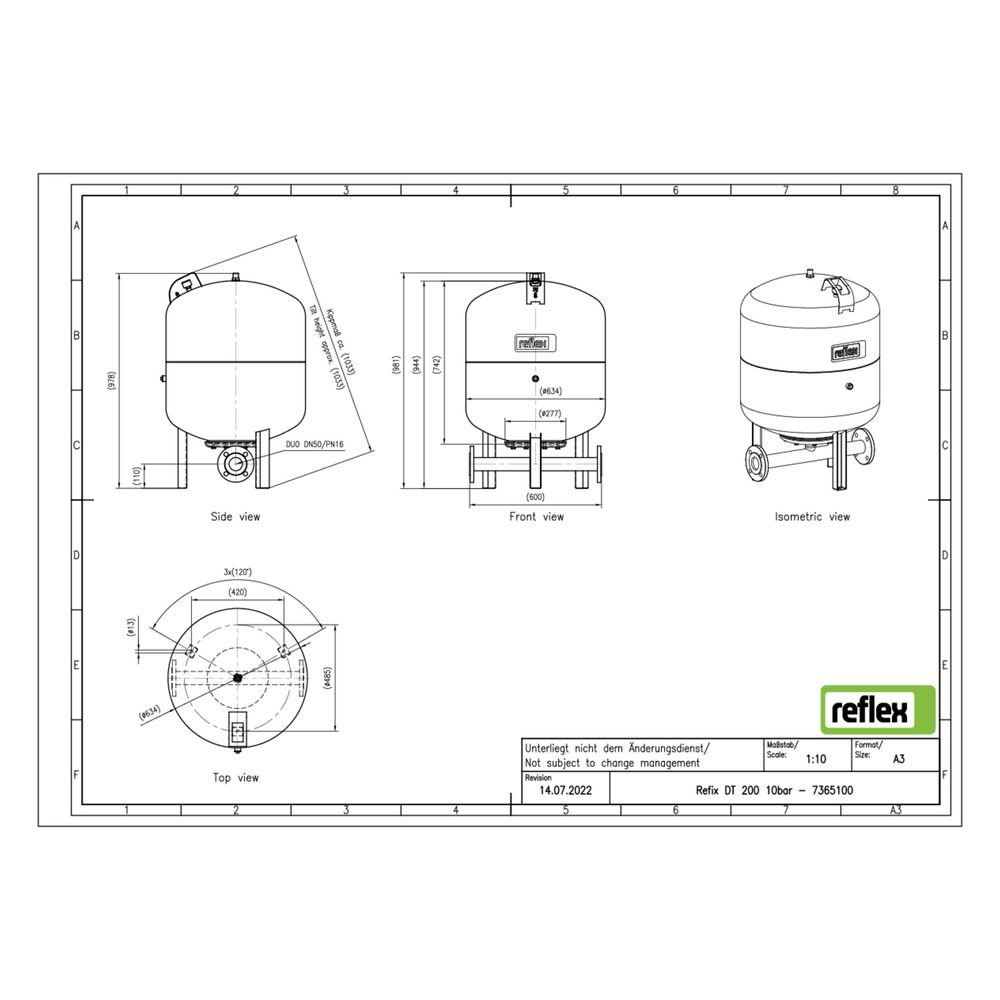

• Bauhöhe: 973 mm
• Durchmesser: 634 mm
• Kippmaß: 1033 mm
• Vordruck: 4 bar
• Druckstufe Flansch: PN 16
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Platzierung: vertikal mit Füßen

Das Reflex Refix DT Ausdehnungsgefäß MAG 200 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es hohe Anforderungen an Sicherheit und Leistung. Die robuste Membran und die geprüfte Beschichtung sorgen für Langlebigkeit und Schutz vor Korrosion, während der Duo-Flanschanschluss eine flexible Integration ermöglicht.
