Reflex Refix DD Ausdehnungsgefäß MAG 18, Nennvolumen 18l, 10 bar, durchströmt, inklusive T-Stück 3/4", Weiß

Der Reflex Refix DD Ausdehnungsgefäß MAG 18 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 18 Litern und einem maximalen Betriebsdruck von 10 bar. Das weiße Gefäß ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Im Lieferumfang ist ein T-Stück 3/4" enthalten, das die Durchströmung sicherstellt.

Wie funktioniert das Refix DD Ausdehnungsgefäß?

Das Refix DD arbeitet mit einer nicht tauschbaren Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Durchströmung erfolgt über einen High-Flow-Durchströmungsstern, der zusammen mit dem beiliegenden T-Stück 3/4" eine hygienische und effiziente Wasserzirkulation ermöglicht. Diese Konstruktion erfüllt hohe Anforderungen an die Hygiene gemäß DIN 1988 und ist nach DIN EN 13831 sowie DIN 4807 T5 geprüft.

Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für Kaltwasseranlagen vorgesehen und eignet sich im Hausgebrauch in Verbindung mit Wassererwärmern zur Wassereinsparung. Es ist für Trinkwasserleitungen zugelassen und korrosionsgeschützt, wodurch es den Anforderungen der Trinkwasserhygiene nach KTW-A, KTW-C und W 270 entspricht. Die Kombination mit der optional erhältlichen Flowjet Durchströmungsarmatur ist möglich, um die Funktionalität weiter zu optimieren.

Welche Materialien und Schutzbeschichtungen werden verwendet?

Das Ausdehnungsgefäß ist innen und außen mit einer Beschichtung nach KTW-A versehen, die den Korrosionsschutz sicherstellt. Die Membran entspricht der Elastomerleitlinie und ist nach DIN EN 13831, DIN 4807 T5 sowie den Anforderungen der Trinkwasserverordnung zertifiziert. Wasserberührende Teile sind korrosionsgeschützt ausgeführt, um eine lange Lebensdauer und hygienische Sicherheit zu ermöglichen.

Welche technischen Eigenschaften und Maße sind relevant?

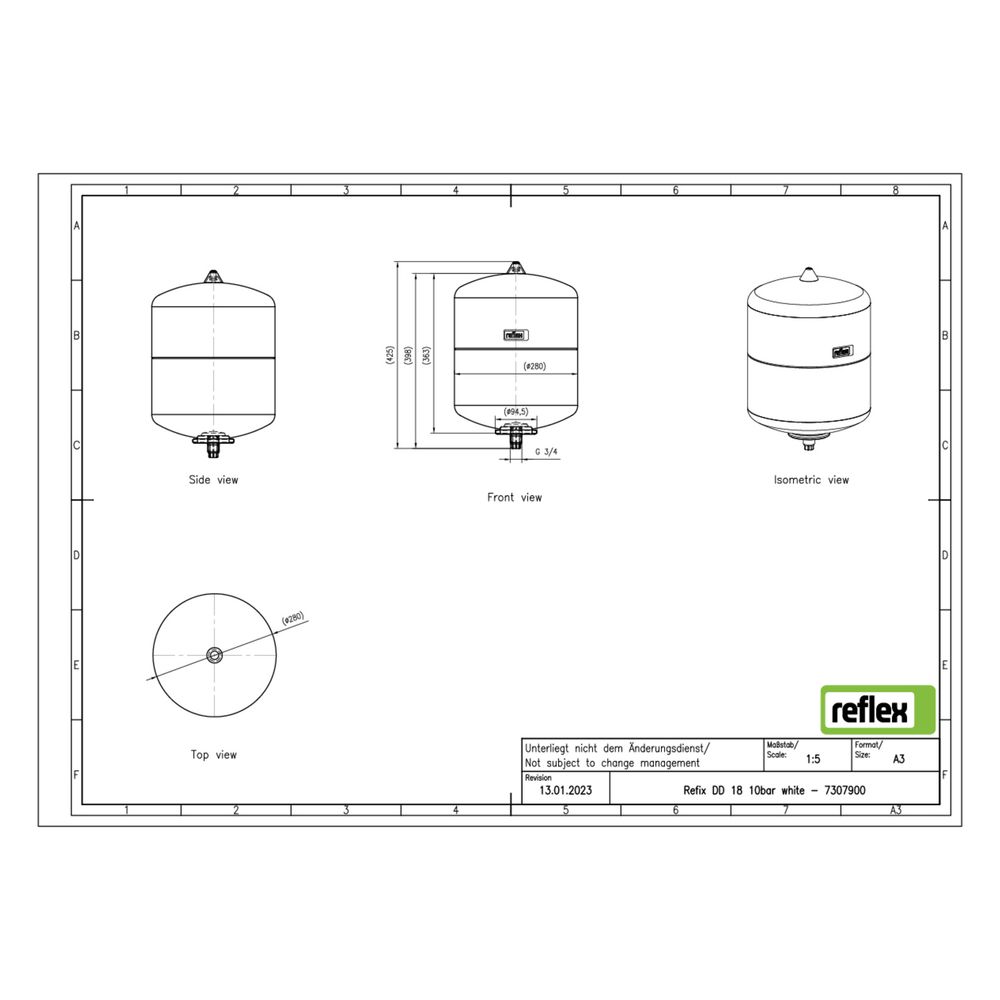

Das Gefäß hat eine Bauhöhe von 426 mm und einen Durchmesser von 280 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Der Vordruck beträgt 4 bar, während der maximale Arbeitsdruck bei 10 bar liegt. Die zulässige Mediumtemperatur im Dauerbetrieb reicht von -10 bis 70 °C. Das Gefäß ist vertikal zu platzieren und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet.

Technische Daten

• Nennvolumen: 18 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: Weiß
• Bauhöhe: 426 mm
• Durchmesser: 280 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,9 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Platzierung: Vertikal

Das Reflex Refix DD Ausdehnungsgefäß MAG 18 bietet eine hygienische und zuverlässige Lösung für Kaltwasseranlagen mit einem Nennvolumen von 18 Litern und einem Betriebsdruck von 10 bar. Die Kombination aus hochwertiger Membran, korrosionsgeschützten Bauteilen und der durchströmten Bauweise sorgt für eine effiziente und sichere Druckausdehnung in Trinkwasseranlagen.

Lieferumfang

• 1x Reflex Refix DD Ausdehnungsgefäß MAG 18
• 1x T-Stück 3/4"
