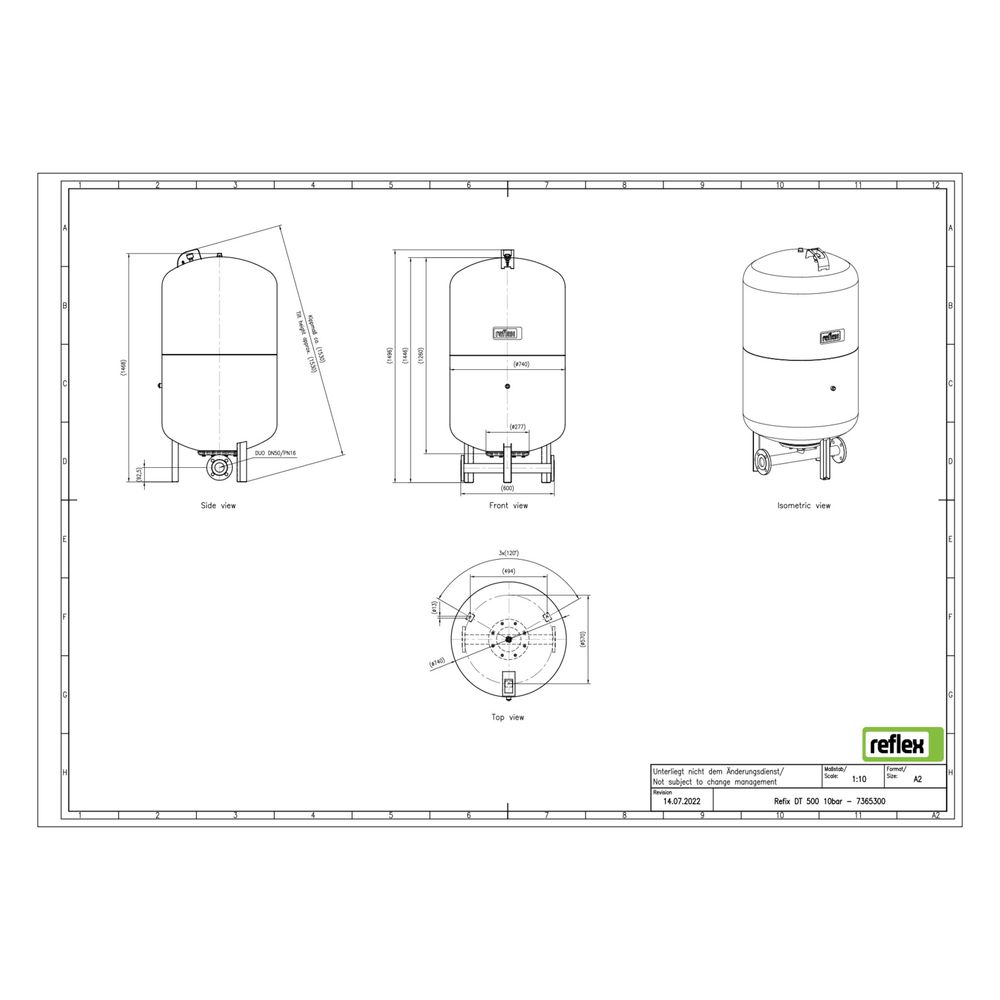

Reflex Refix DT Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 10 bar, Duo-Flansch DN 50
Der Reflex Refix DT Ausdehnungsgefäß MAG 500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das grüne Gefäß verfügt über einen Duo-Flansch DN 50 und ist innen sowie außen mit einer langlebigen Epoxidharzbeschichtung nach KTW-A versehen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Anforderungen der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist nach DIN DVGW geprüft (Reg.-Nr. NW-0411AT2534). Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Gefäß ist ab DN 50 mit einem Duo-Flanschanschlussstück inklusive Durchströmungseinrichtung ausgestattet. Für kleinere Anschlüsse bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung integriert. Das Gefäß verfügt über ein metrisches Außengewinde als Anschluss und ist für die vertikale Aufstellung mit Füßen ausgelegt.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für Zentralheizungen oder Kühlanlagen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist SVGW geprüft und zugelassen.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Reflex Refix DT Ausdehnungsgefäß entspricht den Normen DIN EN 13831, VDI 4708 und AD 2000. Es ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen und erfüllt die hygienischen Anforderungen gemäß DIN 1988. Für die Schweiz besteht keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.
Technische Daten
- Nennvolumen: 500 l
- Maximaler Betriebsdruck: 10 bar
- Anschluss: Duo-Flansch DN 50 mit Durchströmungseinrichtung
- Membranwerkstoff: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Bauhöhe: 1475 mm
- Durchmesser: 740 mm
- Vordruck: 4 bar
- Druckstufe Flansch: PN 16
- Mit Manometer: ja
- Platzierung: vertikal mit Füßen
Das Reflex Refix DT Ausdehnungsgefäß MAG 500 bietet eine hygienisch sichere und langlebige Lösung für Kaltwasseranlagen mit einem Nennvolumen von 500 Litern und einem Betriebsdruck von bis zu 10 bar. Die robuste Membran und die hochwertige Beschichtung unterstützen eine zuverlässige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7365300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7365300 |
| Bauhöhe | 1475,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705039515 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 110 kg |
| Kippmaß | 1530,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 50 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 60,30 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
