Beschreibung

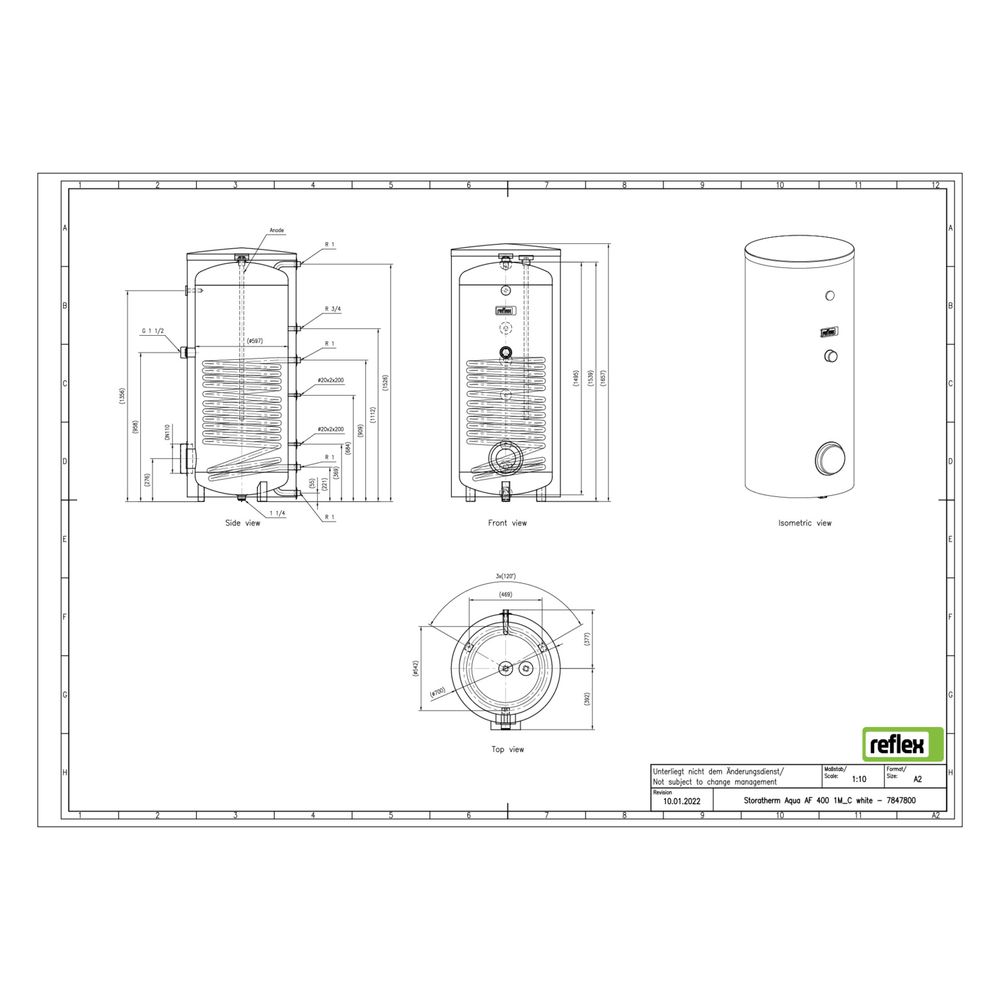

Reflex Storatherm Aqua AF 400/1M Speicherwassererwärmer, Nenninhalt 374l, 51,5mm, 1 Wärmetauscher, stehend, Weiß
Der Reflex Storatherm Aqua AF 400/1M Speicherwassererwärmer mit einem Nenninhalt von 374 Litern ist ein stehend ausgeführter Warmwasserspeicher zur indirekten Trinkwassererwärmung. Ausgestattet mit einem innenliegenden Glattrohrwärmeübertrager und einer hygienischen Emailbeschichtung nach DIN 4753 T3 eignet sich der Speicher für den Einsatz in Eigenheimen sowie im Wohnungs-, Gewerbe- und Industriebau. Die werkseitig montierte Dämmung sorgt für eine effiziente Wärmehaltung bei einer Energieeffizienzklasse C.
Wie ist der Speicherwassererwärmer konstruiert und geschützt?
Der Speicherbehälter besteht aus Stahl S235JR+AR und ist nach DIN EN 12897 sowie der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die Innenfläche ist mit einer Emailbeschichtung versehen, die den Korrosionsschutz unterstützt und hygienisch einwandfreies Trinkwasser sicherstellt. Zusätzlich ist eine Magnesiumanode integriert, die den Schutz vor Korrosion fördert. Eine Revisionsöffnung ermöglicht die Wartung, während ein Thermometer die Temperaturüberwachung erleichtert.
Welche Dämmung und Energieeffizienz bietet der Reflex Storatherm Aqua AF 400/1M?
Der Speicher ist bis zu einem Volumen von 500 Litern mit einem nicht abnehmbaren, hocheffizienten Dämmsystem ausgestattet, das der Baustoffklasse B2 gemäß DIN 4102-1 entspricht. Die Dämmung ist werkseitig montiert und trägt zur Reduzierung der Wärmeverluste bei. Der Speicher ist in der Energieeffizienzklasse C eingestuft, was auf eine moderate Energieeffizienz hinweist. Die Warmhalteverluste wurden auf extern zertifizierten Prüfständen ermittelt.
Welche Anschlüsse und Leistungsdaten sind relevant?
Der Speicher verfügt über einen primären Nenndurchmesser von 1 Zoll (25 mm) für den Wärmetauscheranschluss sowie Warm- und Kaltwasseranschlüsse mit jeweils 1 Zoll (25 mm). Die Zirkulationsleitung hat einen Nenndurchmesser von 3/4 Zoll (20 mm). Der maximale Arbeitsdruck beträgt 16 bar auf der Primärseite und 10 bar auf der Sekundärseite. Die maximale übertragbare Leistung bei einem Temperaturhub von 80/10-45 °C liegt bei 56 kW.
Für welche Einsatzbereiche ist der Reflex Storatherm Aqua AF 400/1M geeignet?
Der Speicher ist für die Erwärmung und Speicherung von Trinkwasser in verschiedenen Gebäudetypen konzipiert, darunter Eigenheime, Wohngebäude, Gewerbe- und Industrieanlagen. Die stehende Bauweise und die hygienische Ausführung machen ihn besonders geeignet für Anwendungen, bei denen eine zuverlässige und hygienische Warmwasserversorgung erforderlich ist.
Technische Daten
- Nenninhalt: 374 Liter
- Bauhöhe: 1631 mm
- Bautiefe: 759 mm
- Durchmesser: 700 mm
- Kippmaß: 1719 mm
- Werkstoff Boiler: Stahl S235JR+AR
- Energieeffizienzklasse: C
- Wärmeübertrager: Glattrohrspirale
- Max. Arbeitsdruck primär: 16 bar
- Max. Arbeitsdruck sekundär: 10 bar
- Max. übertragbare Leistung (80/10-45 °C): 56 kW
- Anschlüsse Warm-/Kaltwasser: 1 Zoll (25 mm)
- Zirkulationsleitung: 3/4 Zoll (20 mm)
Der Reflex Storatherm Aqua AF 400/1M Speicherwassererwärmer bietet eine zuverlässige und hygienische Lösung zur indirekten Trinkwassererwärmung mit einem Fassungsvermögen von 374 Litern. Die Kombination aus robustem Stahlbehälter, emaillierter Innenbeschichtung, Magnesiumanode und werkseitig montierter Dämmung sorgt für eine effiziente und langlebige Warmwasserversorgung mit einer maximalen Leistung von 56 kW.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Aqua |
| Hersteller-Produktgruppe | Storatherm Aqua |
| Hersteller-Artikelnummer | 7847800 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7847800 |
| Bauhöhe | 1631,00 |
| Bautiefe | 759,00 |
| Doppelte Trennung | nein |
| Durchmesser | 700,00 |
| EAN-13 | 4036705137761 |
| Energieeffizienzklasse | C |
| Gewicht | 118 kg |
| Inhalt | 374,00 |
| Kippmaß | 1719,00 |
| Max Arbeitsdruck primär | 16,00 |
| Max Arbeitsdruck sekundär | 10,00 |
| Max übertragbare Leistung 80/10-45 | 56,00 |
| Mit Druckreduzierventil | nein |
| Mit Manometer | nein |
| Mit Reinigungsöffnung | ja |
| Mit Thermometer | ja |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | ja |
| Schutzanode | ja |
| Wandaufstellung | nein |
| Werkstoff des Boilers | Stahl |
| Wärmeübertragung | Spirale |
| WEEE-Nr. | DE30666633 |
