Reflex Refix DE Ausdehnungsgefäß MAG 33, Nennvolumen 33l, 10 bar, Vollmembran, mit Befestigungslaschen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 33 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 33 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Feuerlösch-, Brauch- und Betriebswassersystemen sowie Fußbodenheizungen und Wärmequellenanlagen konzipiert, die nicht der DIN 1988 unterliegen. Das Gefäß verfügt über eine langlebige Epoxidharzbeschichtung und ist mit Befestigungslaschen ausgestattet, die eine vertikale Montage ermöglichen.

Für welche Anwendungen ist das Refix DE 33 geeignet?

Das Refix DE 33 Ausdehnungsgefäß ist für Wasserversorgungsanlagen vorgesehen, die erhöhte Anforderungen an den Korrosionsschutz stellen, wie Feuerlösch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen. Es ist nicht für den Einsatz in Trinkwasseranlagen gemäß DIN 1988 geeignet. Die Membran trennt das Gefäß in einen Wasser- und einen Gasraum, wodurch Druckschwankungen im System ausgeglichen werden können.

Welche Eigenschaften hat die Membran und das Material?

Das Gefäß ist mit einer Vollmembran aus Butylkautschuk (IIR) ausgestattet, die bei Gefäßen ab 50 Litern tauschbar ist. Die wasserberührenden Teile sind korrosionsgeschützt, was die Langlebigkeit des Ausdehnungsgefäßes unterstützt. Die Epoxidharzbeschichtung sorgt für zusätzlichen Schutz gegen Umwelteinflüsse. Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent geeignet.

Wie ist das Ausdehnungsgefäß konstruiert und montiert?

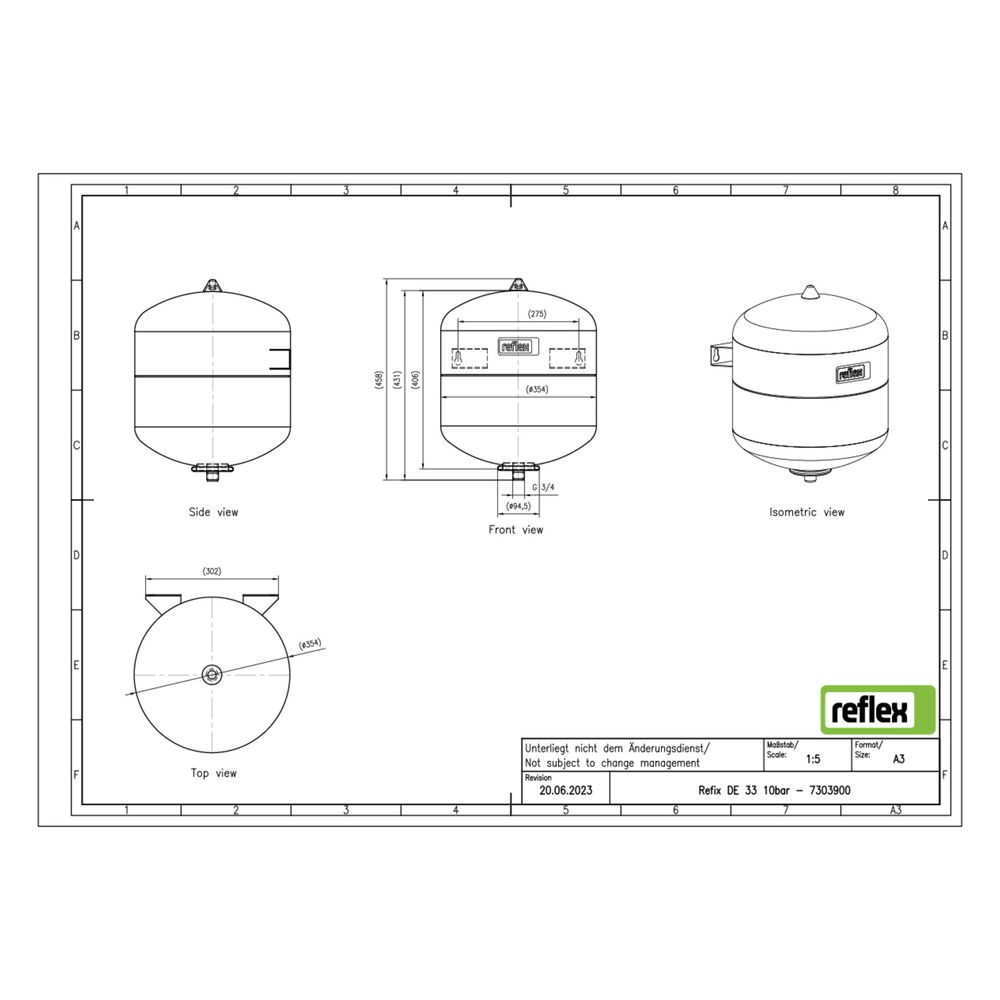

Das Refix DE 33 verfügt über Befestigungslaschen zur vertikalen Montage. Es besitzt einen Anschluss mit metrischem Außengewinde und einen Nenndurchmesser des Ausdehnungsanschlusses von 3/4 Zoll (20 mm). Das Kippmaß beträgt 578 mm, die Bauhöhe 457 mm und der Durchmesser 354 mm. Das Gefäß ist nicht mit Füßen ausgestattet und nicht für eine horizontale Platzierung vorgesehen.

Welche Druck- und Temperaturbereiche sind zulässig?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und hat einen Vordruck von 4 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist nicht für den Einsatz in Kühlanlagen oder für Leitungswasser geeignet.

Technische Daten

• Nennvolumen: 33 Liter
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 4 bar
• Bauhöhe: 457 mm
• Durchmesser: 354 mm
• Kippmaß: 578 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Membranwerkstoff: Butylkautschuk (IIR)
• Farbe: Blau
• Montage: Vertikal mit Befestigungslaschen
• Mediumtemperatur: -10 bis 70 °C

Das Reflex Refix DE 33 Ausdehnungsgefäß bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 33 Litern und einem maximalen Betriebsdruck von 10 bar ist es für verschiedene Anwendungen wie Feuerlösch- und Betriebswassersysteme geeignet und unterstützt durch seine Vollmembran-Technologie eine zuverlässige Druckregulierung im System.
