Beschreibung
Reflex Refix DD Ausdehnungsgefäß MAG 18, Nennvolumen 18l, 10 bar, durchströmt, inklusive T-Stück 3/4", Grün
Der Reflex Refix DD Ausdehnungsgefäß MAG 18 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 18 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Das grüne Gefäß erfüllt hohe hygienische Anforderungen und ist mit einem T-Stück 3/4" ausgestattet, das im Lieferumfang enthalten ist.
Wie wird die Hygiene im Trinkwassersystem sichergestellt?
Das Ausdehnungsgefäß ist durchströmt und verfügt über einen High-Flow-Durchströmungsstern, der eine kontinuierliche Wasserzirkulation ermöglicht. Die Membran besteht aus Butylkautschuk (IIR) und entspricht der Elastomerleitlinie sowie der W 270. Innen- und Außenbeschichtung sind nach KTW-A ausgeführt, was den Korrosionsschutz der wasserberührenden Teile sicherstellt. Diese Ausführung erfüllt die Anforderungen der DIN 1988 und ist SVGW geprüft sowie zugelassen.
Für welche Anwendungen ist das Refix DD 18 geeignet?
Das Gefäß ist ausschließlich für Kaltwasseranlagen vorgesehen und kann in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt werden. Es ist kompatibel mit Zentralheizungen und kann auch für Kühlanwendungen verwendet werden. Die Kombination mit der optional erhältlichen Flowjet Durchströmungsarmatur ist möglich, um die Durchströmung weiter zu optimieren.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Refix DD 18 ist nach DIN EN 13831 konstruiert und gefertigt sowie nach DIN 4807 T5 geprüft. Es besitzt eine Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU und ist mit der DIN DVGW Reg.-Nr. NW-0411AT2534 registriert. Diese Zertifizierungen bestätigen die Eignung für den Einsatz in Trinkwasseranlagen und die Einhaltung hoher Sicherheits- und Qualitätsstandards.
Wie ist das Refix DD 18 konstruiert und welche Anschlussmöglichkeiten bietet es?

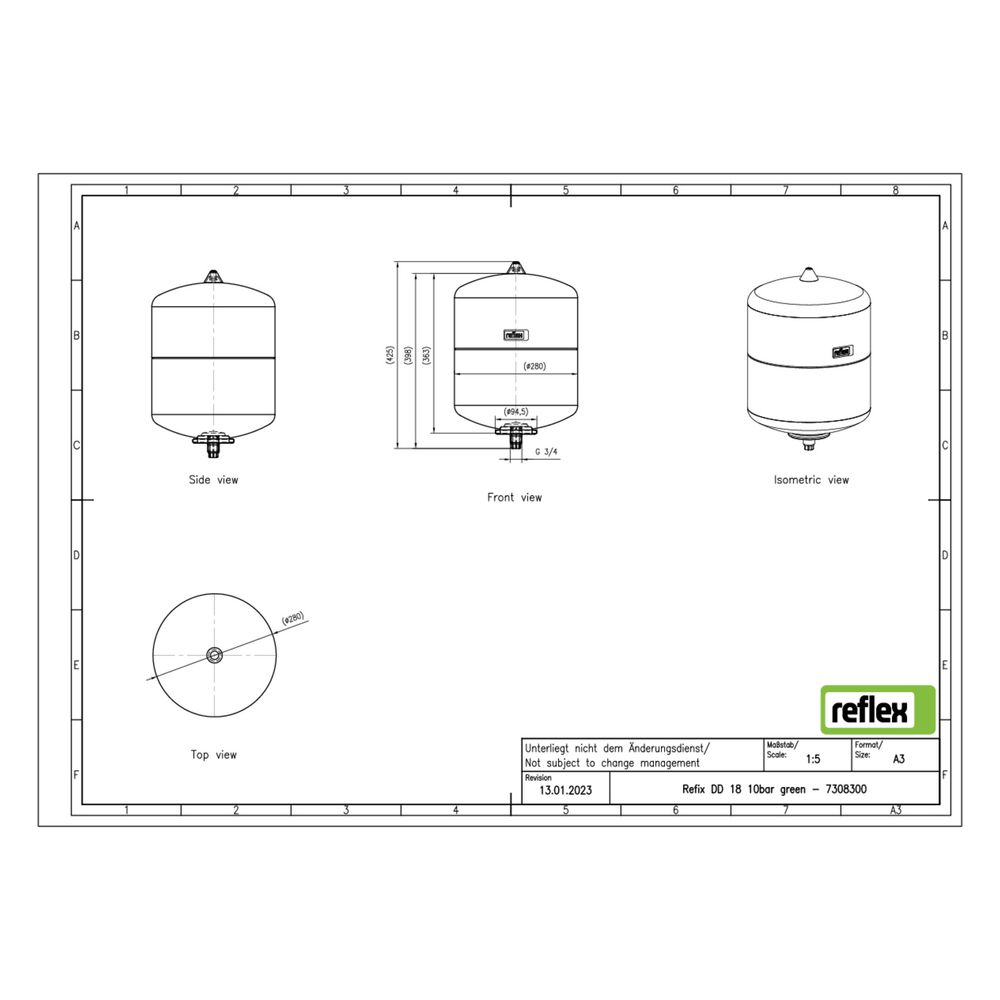

Das Gefäß hat eine Bauhöhe von 418 mm und einen Durchmesser von 280 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Die Membran ist nicht austauschbar und das Gefäß ist für eine vertikale Platzierung vorgesehen. Es verfügt über keinen integrierten Manometer oder Sicherheitsventil und wird ohne Befestigungsmaterial geliefert.
Technische Daten
- Nennvolumen: 18 Liter
- Maximaler Betriebsdruck: 10 bar
- Bauhöhe: 418 mm
- Durchmesser: 280 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Rohraußendurchmesser Anschluss: 26,9 mm
- Membranmaterial: Butylkautschuk (IIR)
- Vordruck: 4 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Einsatzbereich: Kaltwasseranlagen, Trinkwassererwärmung, Druckerhöhung, Kühlung
- Platzierung: Vertikal
Das Reflex Refix DD Ausdehnungsgefäß MAG 18 bietet eine hygienische und zuverlässige Lösung für Kaltwasseranlagen mit einem Nennvolumen von 18 Litern und einem Betriebsdruck von 10 bar. Die durchströmte Bauweise mit hochwertiger Membran und korrosionsgeschützten Bauteilen sorgt für eine lange Lebensdauer und hohe Betriebssicherheit. Die kompakte Bauform und der mitgelieferte T-Stück-Anschluss erleichtern die Installation in verschiedenen Trinkwasser- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DD |
| Hersteller-Produktgruppe | Refix DD |
| Hersteller-Artikelnummer | 7308300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7308300 |
| Bauhöhe | 418,00 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705001437 |
| Farbe | grün |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | ja |
| Gewicht | 4,04 kg |
| Kippmaß | 503,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
