Beschreibung

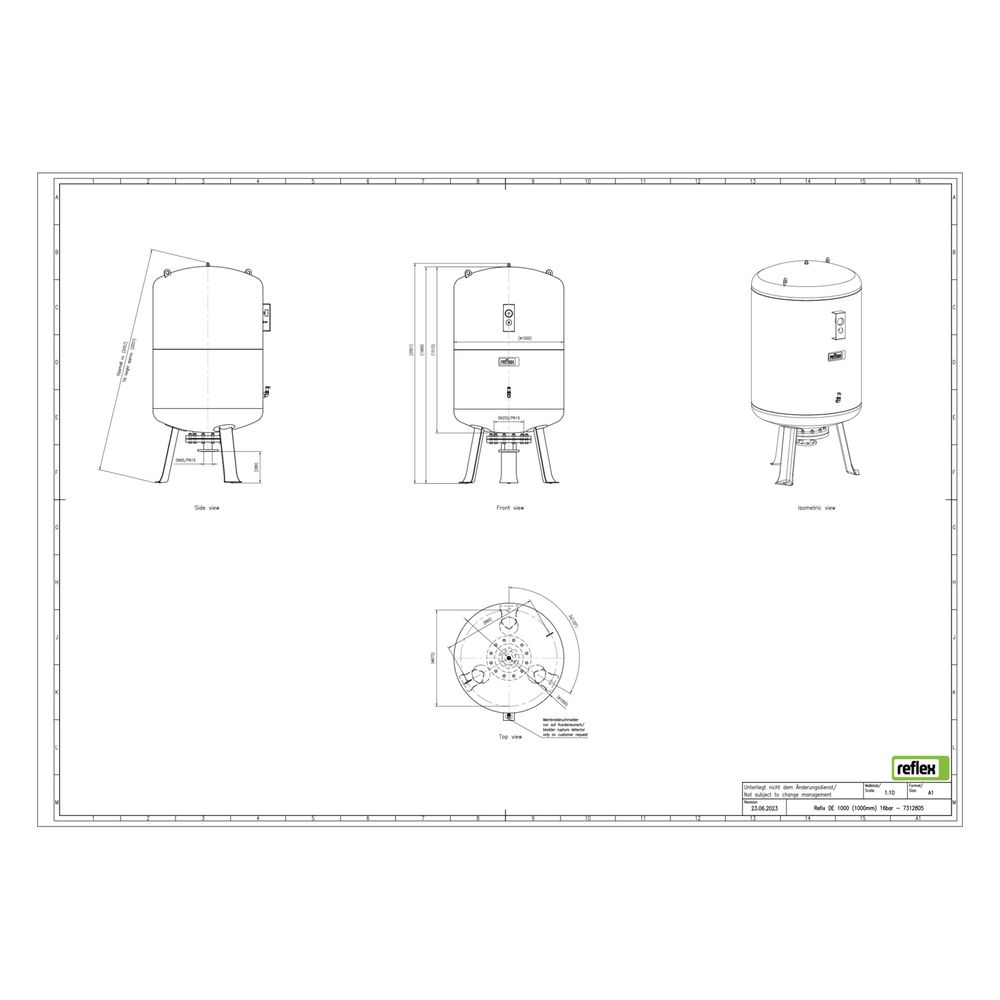

Reflex Refix DE Ausdehnungsgefäß MAG 1000, Nennvolumen 1000l, 16 bar, tauschbare Membran, mit Füßen, Blau
Das Reflex Refix DE Ausdehnungsgefäß MAG 1000 ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Die blaue Ausführung verfügt über eine tauschbare Vollmembran und ist mit stabilen Füßen für die vertikale Aufstellung ausgestattet.
Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die erhöhte Anforderungen an den Korrosionsschutz stellen. Dazu zählen Feuerlösch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen. Es ist geeignet für Systeme mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent. Die Konstruktion entspricht der DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.
Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die ab einem Volumen von 50 Litern gewechselt werden kann. Die wasserberührenden Teile sind korrosionsgeschützt und mit einer langlebigen Epoxidharzbeschichtung versehen. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von DN 65. Die Bauhöhe beträgt 2034 mm, der Durchmesser 1000 mm.
Welche Ausstattungsmerkmale und Schutzvorrichtungen sind vorhanden?
Das Ausdehnungsgefäß verfügt über ein Manometer, das zusammen mit dem Vordruckventil durch einen Metallbügel geschützt ist. Es besitzt keine integrierte Sicherheitsventilfunktion. Der Vordruck ist auf 2 bar eingestellt. Die Druckstufe des Flansches beträgt PN 16. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.
Welche Normen und Zulassungen gelten für das Produkt?
Das Refix DE Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 16 bar
- Farbe: Blau
- Bauhöhe: 2034 mm
- Durchmesser: 1000 mm
- Anschluss: Außengewinde (metrisch), DN 65
- Werkstoff Membran: Butylkautschuk (IIR), tauschbar ab 50 l
- Vordruck: 2 bar
- Druckstufe Flansch: PN 16
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Mit Manometer: Ja
- Mit Füßen: Ja
Das Reflex Refix DE Ausdehnungsgefäß MAG 1000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar ist es für vielfältige Anwendungen in Feuerlösch- und Betriebswassersystemen geeignet und überzeugt durch seine tauschbare Membran und stabile Bauweise.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DE |
| Hersteller-Produktgruppe | Refix DE |
| Hersteller-Artikelnummer | 7312805 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7312805 |
| Bauhöhe | 2034,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705066870 |
| Farbe | blau |
| Geeignet für Kühlen | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 542 kg |
| Kippmaß | 2086,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | DE30666633 |
