Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-130, gelötet, 130 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-130 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 130 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine zuverlässige Wärmeübertragung bei hohen Anforderungen erforderlich ist. Die Verbindung der Platten erfolgt durch ein spezielles Kupferlot-Vakuumlötverfahren, das eine dauerhafte Stabilität sicherstellt.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanalformen unterscheiden sich in der thermisch wirksamen Länge und dem Durchflusswiderstand: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei unterschiedlichen hydraulischen Anforderungen.

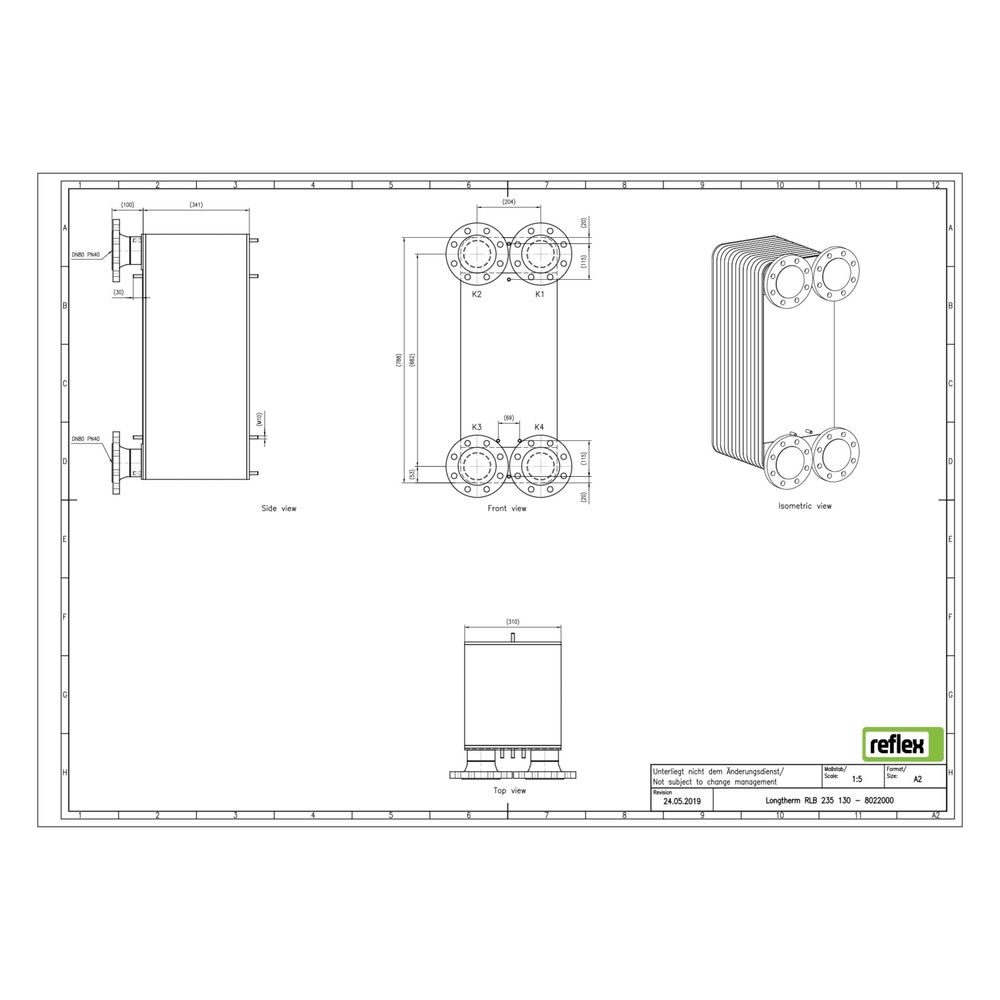

Welche Anschlussarten und Maße sind beim RLB-235-130 verfügbar?
Der Plattenwärmetauscher RLB-235-130 ist mit DIN-Flanschanschlüssen ausgestattet und verfügt über einen primären Anschluss als Rohrende mit einem Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 330 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Eine seitliche Anschlussmöglichkeit ist nicht vorhanden. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Druck- und Temperaturbereiche sind für den Longtherm RLB-235-130 vorgesehen?
Der gelötete Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und kann Temperaturen bis zu 230 °C standhalten. Die Konstruktion und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung der Platten, die den hohen Anforderungen an Druck und Temperatur in industriellen und gewerblichen Anwendungen gerecht wird.
Technische Daten
- Hersteller-Serie: Longtherm
- Ausführung: gelötet
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Anzahl der Platten: 130
- Nenndurchmesser primär: DN 80
- Max. Arbeitsdruck: 25 bar
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 330 mm
- Mittenabstand Anschlüsse: 204 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-130 bietet eine robuste und langlebige Lösung für die effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Plattenanzahl, dem stabilen Edelstahlmaterial und dem bewährten Kupferlot-Lötverfahren ist er für anspruchsvolle Betriebsbedingungen mit bis zu 25 bar Druck und 230 °C Temperatur geeignet und ermöglicht eine zuverlässige Leistung bei vielfältigen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8022000 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8022000 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 330,00 |
| EAN-13 | 4036705193620 |
| Geeignet für Dämmschale | ja |
| Gewicht | 164,7 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
