Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-190, gelötet, 190 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-190 ist ein gelöteter, eingängiger Wärmetauscher mit 190 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heiz- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ist eingängig, das heißt, das Medium durchströmt die Platten in einer Richtung.
Welche Kanalformen sind im Wärmetauscher integriert und welche Funktion haben sie?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand, um den Anforderungen verschiedener Anwendungen gerecht zu werden.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis zu 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Der Anschluss erfolgt über DIN Flanschanschlüsse mit einem Nenndurchmesser von DN 80 und einem Mittenabstand der Anschlüsse von 204 mm.

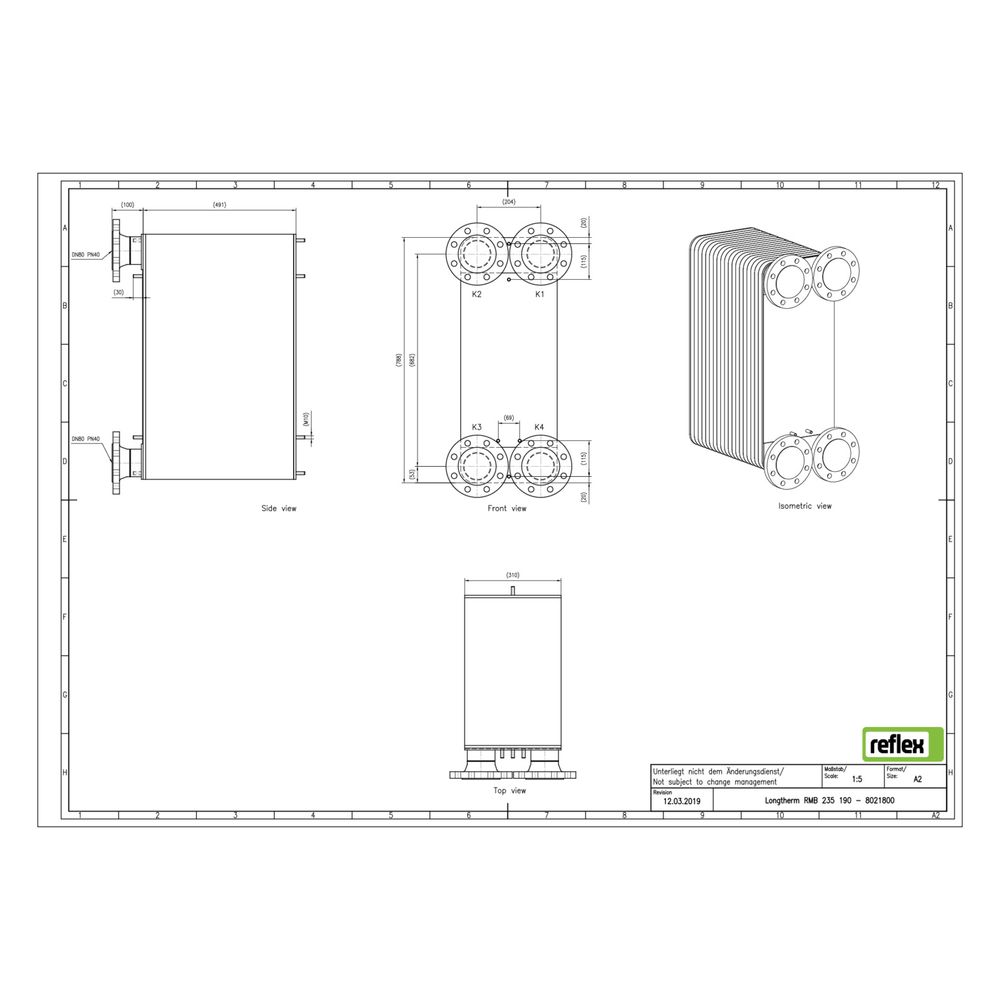

Welche Maße und Materialien zeichnen den Reflex Longtherm RMB-235-190 aus?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 477 mm. Die Platten bestehen aus rostfreiem Stahl (1.4404), das Lotmaterial ist Kupfer. Das Gerät ist nicht vollversiegelt und verfügt nicht über seitliche Anschlussmöglichkeiten. Es ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 190
- Werkstoff der Platten: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 477 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-190 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 190 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8021800 |
| Hersteller | Reflex |
| Anzahl der Platten | 190,00 |
| Artikelnummer | REFLEX-8021800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 477,00 |
| EAN-13 | 4036705183942 |
| Geeignet für Dämmschale | ja |
| Gewicht | 217,35 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
