Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-20-55, geschraubt, 55 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-20-55 ist ein geschraubter Wärmetauscher mit 55 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung sowie einfache Wartung und Erweiterung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine einfache Zerlegung, Reinigung und Erweiterung durch zusätzliche Plattenpakete.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Betrieb je nach Anforderung.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?

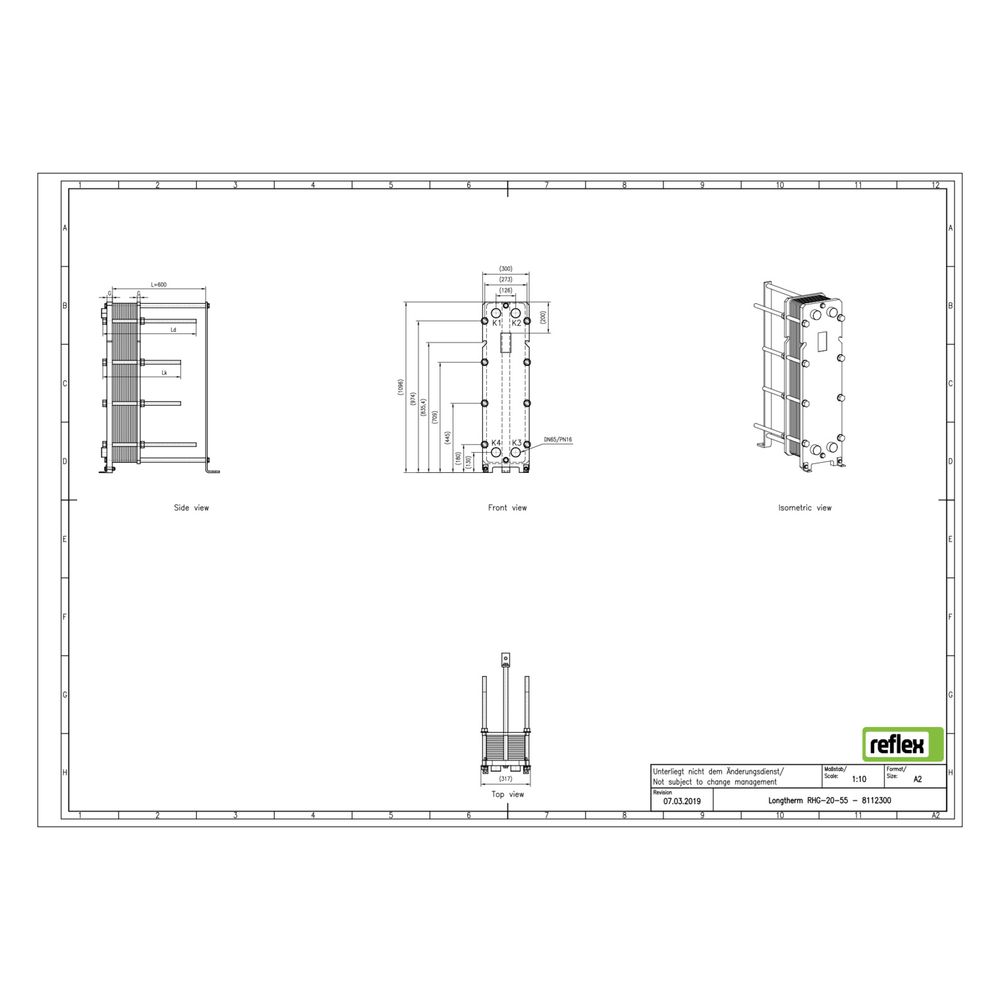

Der Reflex Longtherm RHG-20-55 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Anschlüsse sind primär mit Außengewinde und einem Nenndurchmesser von 2 Zoll (50 mm) ausgeführt. Der Wärmetauscher ist nicht vollversiegelt und verfügt nicht über seitliche Anschlussmöglichkeiten oder eine Dämmschale. Die Baumaße betragen 1096 mm in der Höhe, 300 mm in der Länge und 763 mm in der Tiefe. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 55
- Werkstoff der Platten: Edelstahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: Außengewinde, 2 Zoll (50 mm)
- Baulänge: 300 mm
- Bauhöhe: 1096 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-20-55 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und ermöglicht durch seine geschraubte Bauweise eine einfache Reinigung und Erweiterung. Mit seiner robusten Edelstahlkonstruktion und den klebefreien NBR-Butyl-Dichtungen ist er für den Einsatz in anspruchsvollen industriellen Anwendungen geeignet und überzeugt durch eine maximale Betriebsdruckfestigkeit von 16 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8112300 |
| Hersteller | Reflex |
| Anzahl der Platten | 55,00 |
| Artikelnummer | REFLEX-8112300 |
| Bauhöhe | 1096,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705179358 |
| Geeignet für Dämmschale | nein |
| Gewicht | 228 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
