Reflex Longtherm Plattenwärmetauscher RHG-14-65, geschraubt, 65 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-14-65 ist ein geschraubter Wärmetauscher mit 65 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind. Die Konstruktion ermöglicht eine flexible Erweiterung und Reinigung durch Zerlegbarkeit.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Bauweise sorgt für eine stabile und langlebige Konstruktion.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen, die unterschiedliche Strömungswiderstände und thermisch wirksame Längen bieten. Der rhc-Kanal zeichnet sich durch eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand aus, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Kombination ermöglicht eine optimale Anpassung an verschiedene Betriebsbedingungen.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion erlaubt eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete flexibel erweitert werden, um den Leistungsanforderungen gerecht zu werden. Die Dichtungen, das Plattenmaterial und die Gestelle können je nach Medium und Kundenwunsch individuell konfiguriert werden.
Welche Zulassungen und Materialien sind relevant?
Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist aus Kupfer gefertigt. Der Rahmen besteht aus Kohlenstoffstahl. Die Dichtungen sind aus NBR-Butyl und klebefrei, was eine sichere Abdichtung unterstützt.

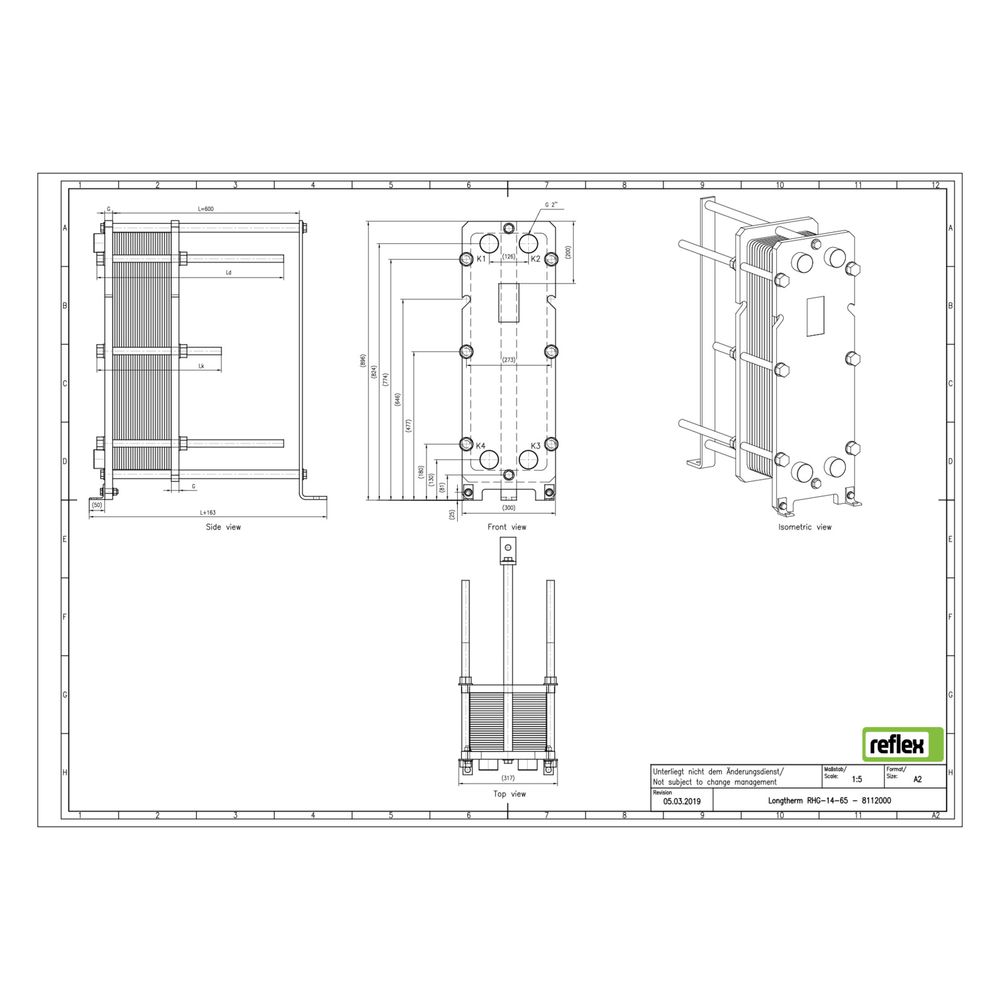

Technische Daten
- Anzahl der Platten: 65
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 763 mm
- Werkstoff: rostfreier Stahl
- Werkstoff Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Mittenabstand Anschlüsse: 126 mm
- Primärer Anschluss: Außengewinde
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-14-65 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Die geschraubte Bauweise mit 65 Edelstahlplatten und NBR-Butyl-Dichtungen ermöglicht eine einfache Reinigung und flexible Erweiterung. Mit einem maximalen Arbeitsdruck von 16 bar und robusten Materialien ist er für anspruchsvolle industrielle Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8112000 |
| Hersteller | Reflex |
| Anzahl der Platten | 65,00 |
| Artikelnummer | REFLEX-8112000 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705179327 |
| Geeignet für Dämmschale | nein |
| Gewicht | 199 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
