Reflex Longtherm Plattenwärmetauscher RMB-235-2-270, gelötet, 270 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-270 ist ein gelöteter, zweigängiger Wärmetauscher mit 270 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung sorgt für dauerhafte Stabilität und hohe thermische Effizienz.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Anschlussarten ist der Wärmetauscher ausgelegt?
Der RMB-235 ist mit DIN-Flanschanschlüssen ausgestattet, passend für den Nenndurchmesser DN 80. Die Anschlüsse sind nicht seitlich angebracht, der Mittenabstand der Anschlüsse beträgt 170 mm. Das Gerät ist für den Einbau mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Dies bestätigt die Eignung für den Einsatz in druckbeaufschlagten Anlagen und die Einhaltung relevanter Sicherheitsanforderungen.

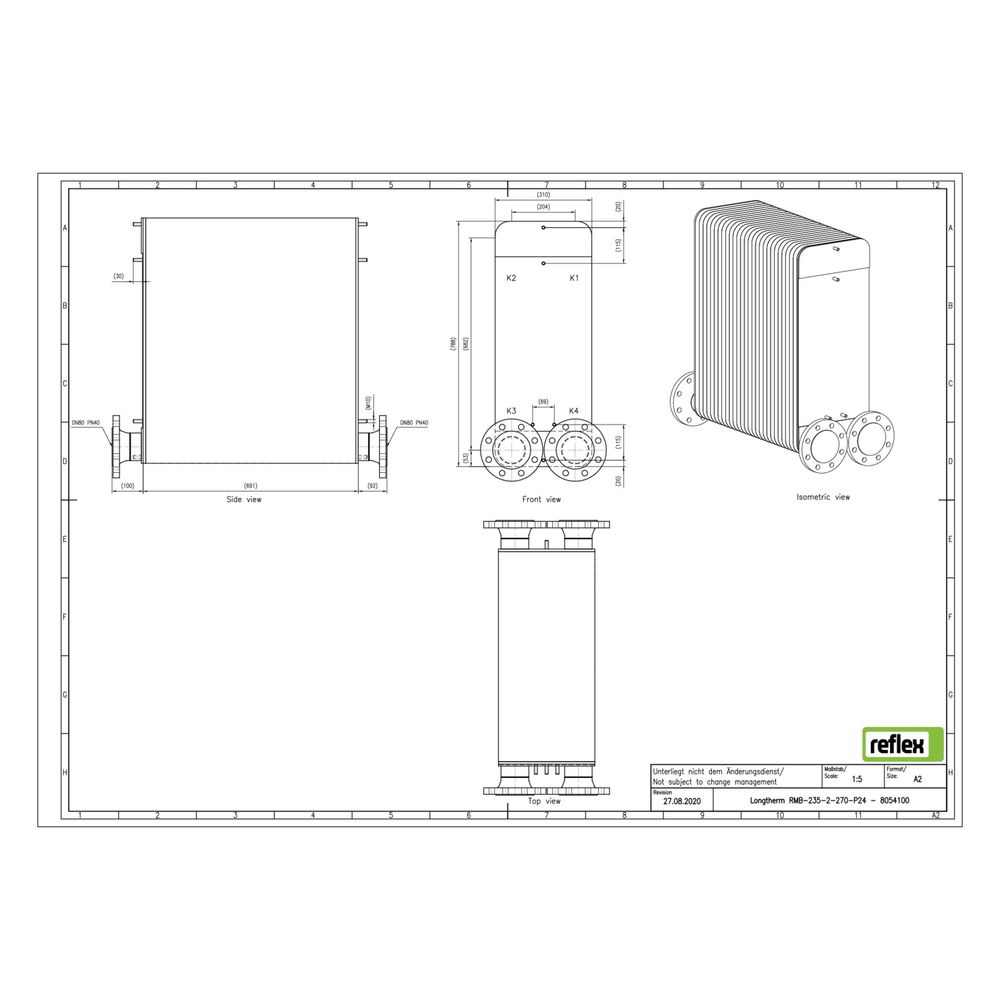

Technische Daten
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 673 mm
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anzahl der Platten: 270
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-270 bietet eine langlebige und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner robusten Edelstahlkonstruktion, der hohen Plattenanzahl sowie der Auslegung für Temperaturen bis 230 °C und Drücke bis 25 bar erfüllt er anspruchsvolle Anforderungen an Betriebssicherheit und Leistung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8054100 |
| Hersteller | Reflex |
| Anzahl der Platten | 270,00 |
| Artikelnummer | REFLEX-8054100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 673,00 |
| EAN-13 | 4036705219863 |
| Geeignet für Dämmschale | ja |
| Gewicht | 285,59 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
