Reflex Longtherm Plattenwärmetauscher RHB-60-2-140, gelötet, 140 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-140 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 140 Platten und einem primären Außengewindeanschluss G 1 1/4". Er ist für den Einsatz bei hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar ausgelegt und eignet sich für industrielle und gewerbliche Heizungs- und Kühlkreisläufe.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher integriert?
Es kommen zwei unterschiedliche Kanalformen zum Einsatz: Der rhc-Kanal bietet eine große thermisch wirksame Länge der Strömungskanäle mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Betrieb.
Welche Leistungsmerkmale und Zulassungen besitzt der Wärmetauscher?
Das spezielle Lötverfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Platten und eine hohe Stabilität. Der Wärmetauscher hält Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 30 bar stand. Er ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Welche Abmessungen und Anschlussdetails sind relevant?

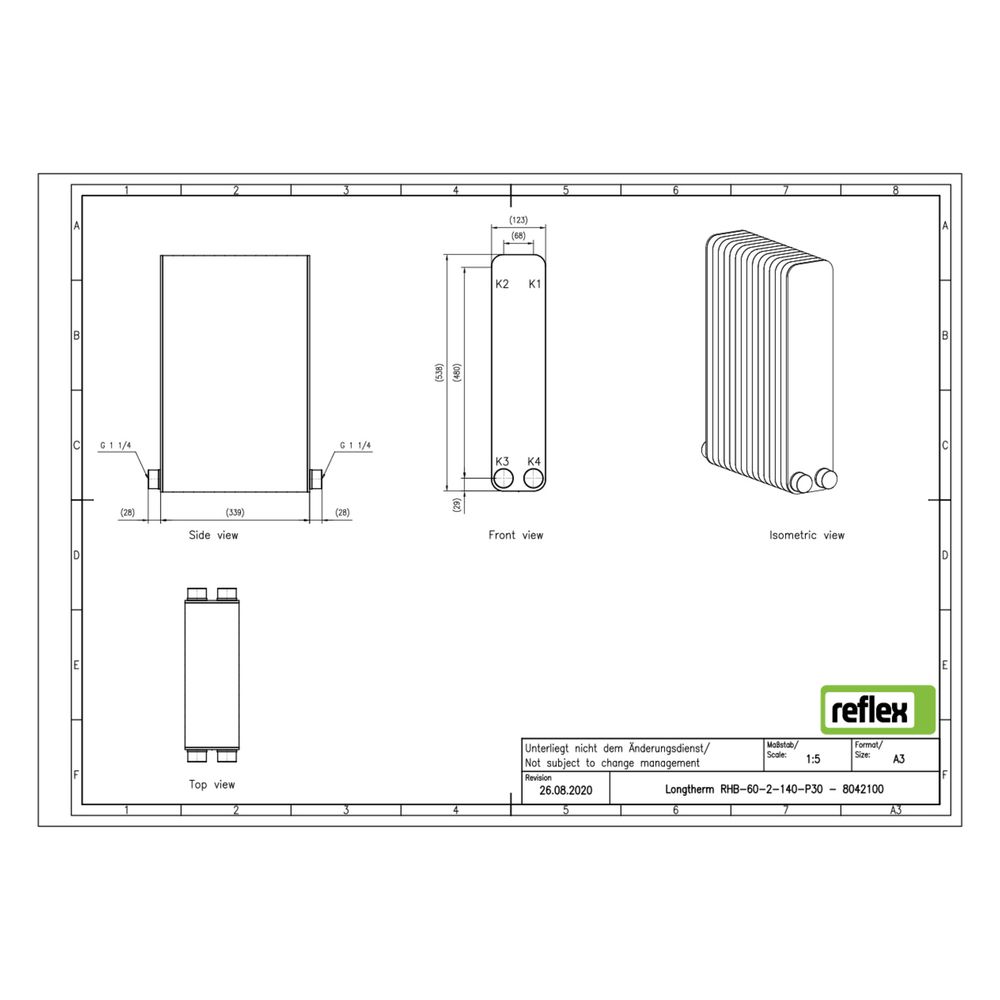

Der Reflex Longtherm RHB-60-2-140 hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm und eine Bautiefe von 340 mm. Der Mittenabstand der Anschlüsse beträgt 68 mm. Das Gerät ist für den Einbau einer Dämmschale geeignet, wird jedoch ohne Dämmschale geliefert.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschluss: Außengewinde G 1 1/4"
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 340 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-140 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und das zuverlässige Kupferlot-Lötverfahren. Mit seiner Auslegung für hohe Temperaturen und Drücke bietet er eine effiziente und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8042100 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8042100 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 340,00 |
| EAN-13 | 4036705218682 |
| Geeignet für Dämmschale | ja |
| Gewicht | 37 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
