Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-110-2-50, gelötet, 50 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-50 ist ein gelöteter, zweigängiger Wärmeübertrager mit 50 Edelstahlplatten und einem primären Außengewindeanschluss G 2 1/2". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, wodurch eine stabile und dauerhafte Verbindung entsteht. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Kreisläufen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der Reflex Longtherm RLB-110-2-50 ist für Temperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschluss- und Bauformen sind verfügbar?

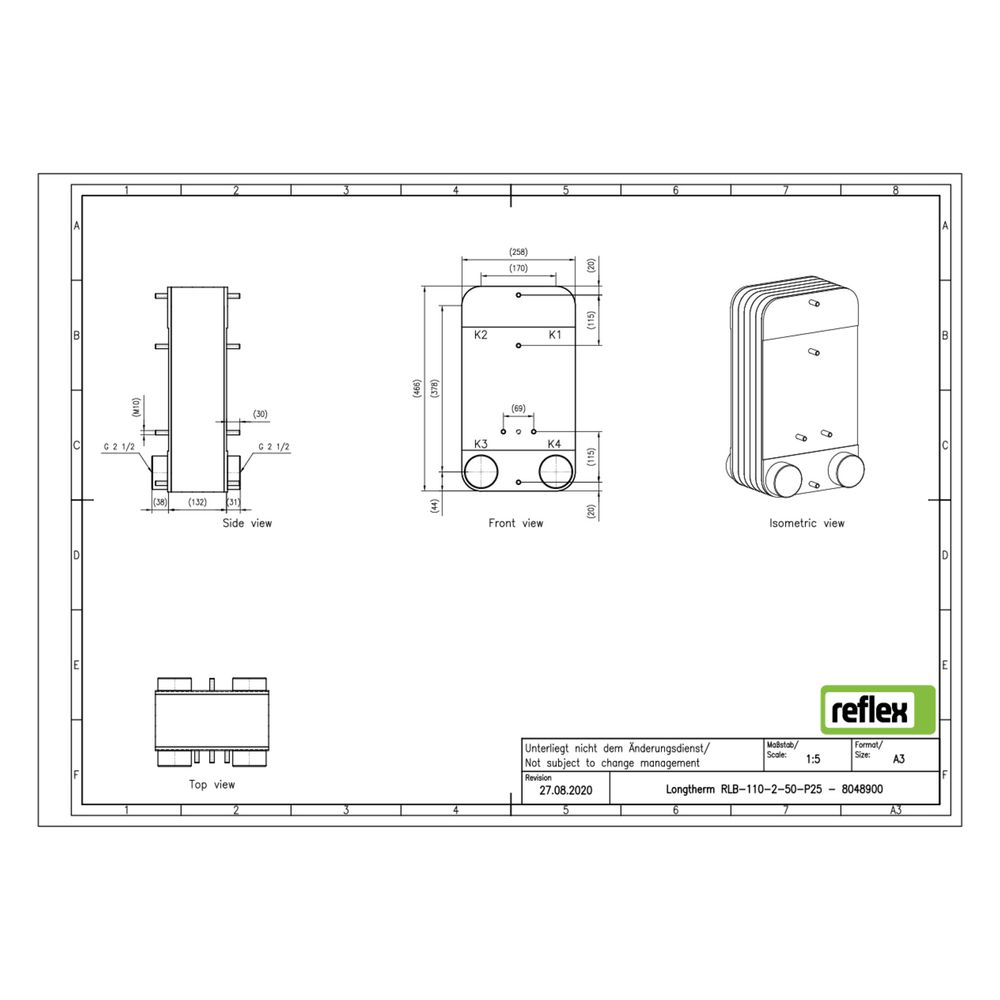

Das Modell RLB-110-2-50 ist mit einem Außengewindeanschluss G 2 1/2" ausgestattet. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 132 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Er ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 466 mm
- Bautiefe: 132 mm
- Baulänge: 258 mm
- Primärer Anschluss: Außengewinde G 2 1/2"
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-50 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner gelöteten Edelstahlkonstruktion und der hohen Druck- und Temperaturbeständigkeit ist er für anspruchsvolle Anwendungen geeignet und ermöglicht eine zuverlässige Leistung bei 50 Platten und einem Anschlussdurchmesser von 2 1/2 Zoll.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8048900 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8048900 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 132,00 |
| EAN-13 | 4036705219368 |
| Geeignet für Dämmschale | ja |
| Gewicht | 34,12 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
