Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-200, gelötet, 200 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-200 ist ein gelöteter, zweigängiger Wärmetauscher mit 200 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien. Die Verbindung der Platten durch das spezielle Lötverfahren sorgt für hohe Stabilität und dauerhafte Dichtigkeit.
Welche Besonderheiten zeichnen das Lötverfahren und die Materialien aus?
Das Lötverfahren verwendet Kupferlot, das die Edelstahlplatten dauerhaft verbindet und so eine hohe Temperatur- und Druckbeständigkeit sicherstellt. Der Wärmetauscher hält Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar stand. Der Einsatz von rostfreiem Stahl (1.4404) als Plattenmaterial ermöglicht Korrosionsbeständigkeit und Langlebigkeit. Die Bauweise mit DIN-Flanschanschluss bei der Größe RLB-235 ermöglicht eine einfache Integration in bestehende Anlagen.
Welche Strömungskanäle sind im Wärmetauscher vorhanden und welche Funktion haben sie?
Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand, wodurch der Wärmetauscher effizient arbeitet.
Für welche Anwendungen und Installationen ist der Longtherm RLB-235-2-200 geeignet?
Der Plattenwärmetauscher ist für den Einsatz in Heizungs- und Kühlkreisläufen mit hohen Anforderungen an Temperatur und Druck konzipiert. Er eignet sich besonders für industrielle und gewerbliche Anlagen, die eine zuverlässige und langlebige Wärmeübertragung benötigen. Die Ausführung mit DN 80 Flanschanschluss und die Möglichkeit zur Dämmung machen ihn flexibel einsetzbar.

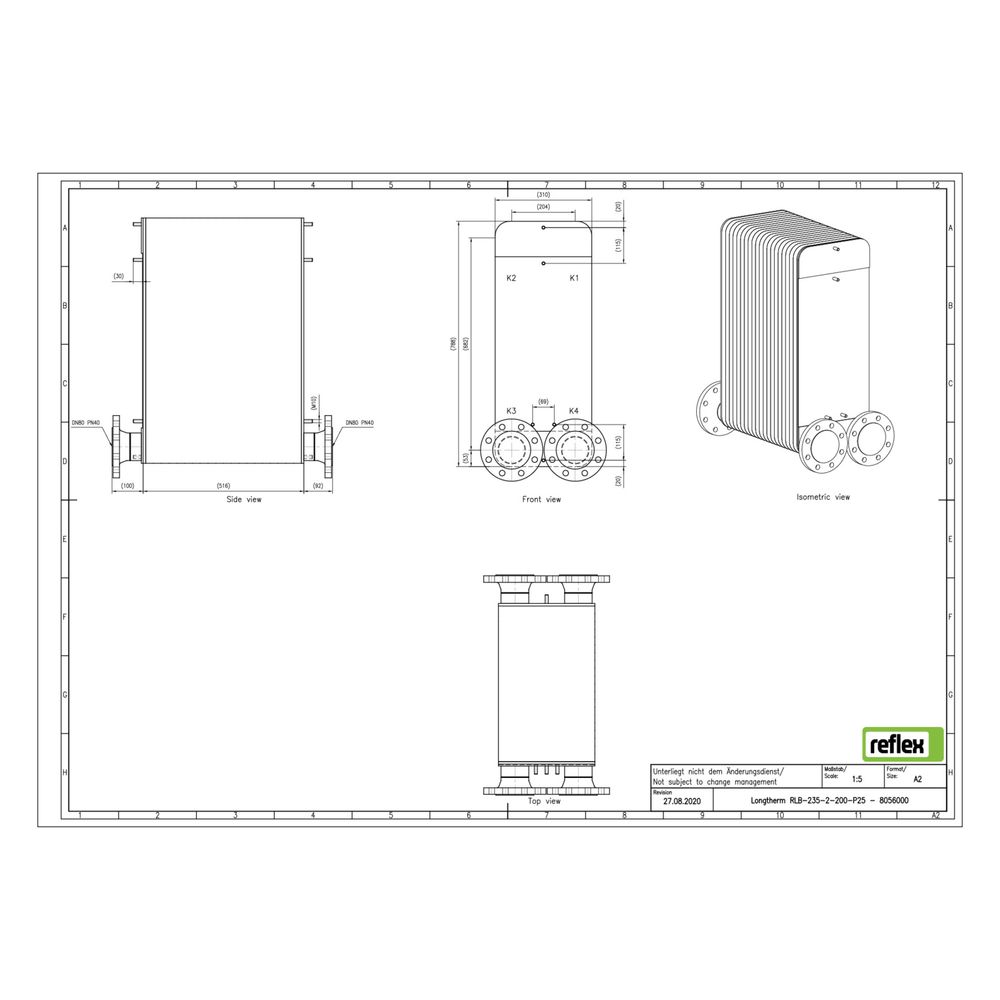

Technische Daten
- Bauhöhe: 788 mm
- Bautiefe: 502 mm
- Baulänge: 310 mm
- Anzahl der Platten: 200
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Anschlussart: DIN Flansch
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-200 überzeugt durch seine robuste Bauweise mit 200 gelöteten Edelstahlplatten und seine hohe Temperatur- und Druckbeständigkeit. Mit einem Nenndurchmesser von DN 80 und einem maximalen Arbeitsdruck von 25 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8056000 |
| Hersteller | Reflex |
| Anzahl der Platten | 200,00 |
| Artikelnummer | REFLEX-8056000 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 502,00 |
| EAN-13 | 4036705220050 |
| Geeignet für Dämmschale | ja |
| Gewicht | 225,63 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
