Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-60-150, gelötet, 150 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-150 ist ein gelöteter, eingängiger Wärmetauscher mit 150 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4" (32 mm). Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar, typischerweise in Heizungs- und Kühlkreisläufen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität bei thermischer Belastung.
Welche Kanalsysteme sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen mit unterschiedlichen Strömungswiderständen und thermisch wirksamen Längen: Der rhc-Kanal bietet eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand aufweist. Diese Kombination ermöglicht eine optimale Anpassung an verschiedene Betriebsbedingungen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Konstruktion aus rostfreiem Edelstahl und Kupferlot ermöglicht eine dauerhafte Verbindung der Platten und eine hohe Beständigkeit gegenüber thermischen und mechanischen Belastungen. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße sind verfügbar?

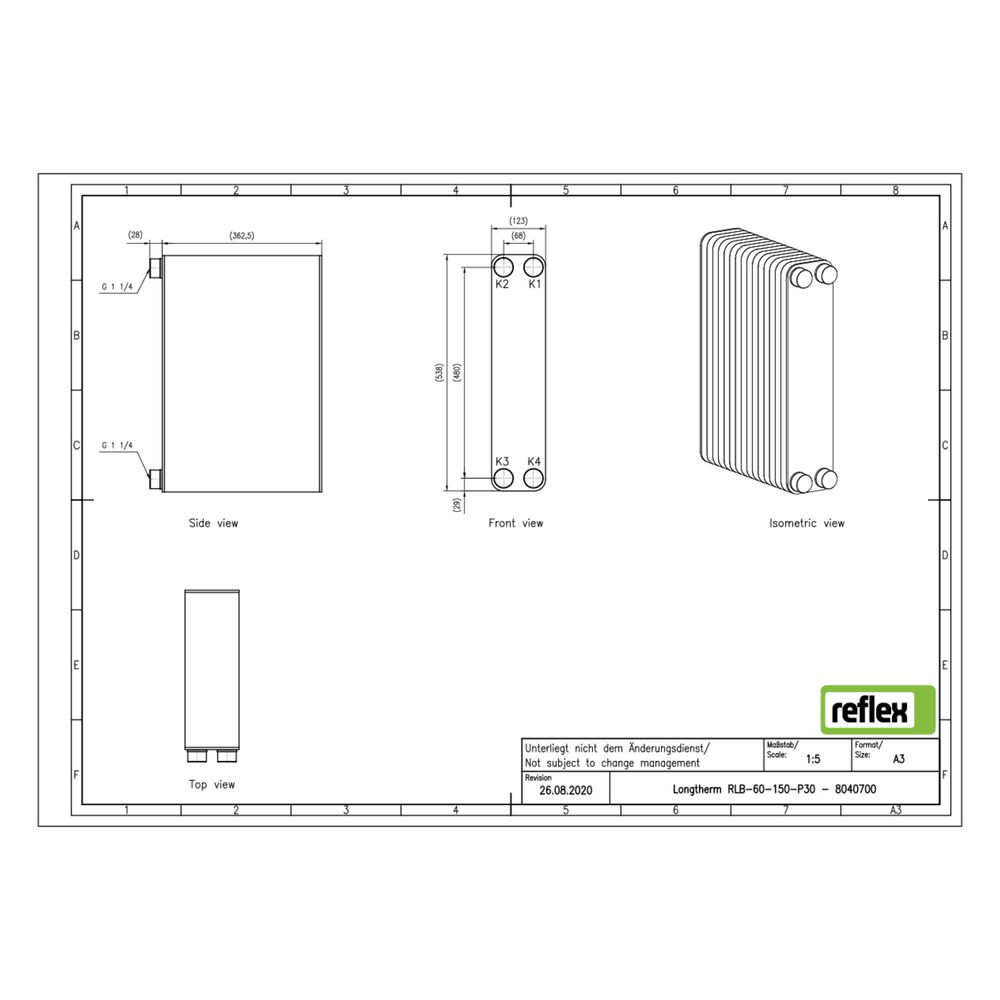

Der Reflex Longtherm RLB-60-150 verfügt über einen primären Außengewindeanschluss G 1 1/4" (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 364 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4" (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 364 mm
- Mittenabstand Anschlüsse: 68 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RLB-60-150 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Verarbeitung aus Edelstahl und Kupferlot ist er für anspruchsvolle Anwendungen geeignet und ermöglicht eine zuverlässige Leistung bei 150 Platten und einem Außengewindeanschluss G 1 1/4".
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8040700 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8040700 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 364,00 |
| EAN-13 | 4036705218545 |
| Geeignet für Dämmschale | ja |
| Gewicht | 39,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
