Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-2-80, gelötet, 80 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-80 ist ein gelöteter, zweigängiger Wärmeübertrager mit 80 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung sorgt für dauerhafte Stabilität und hohe thermische Effizienz.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei unterschiedlichen hydraulischen Anforderungen.
Für welche Einsatzbereiche ist der Plattenwärmetauscher geeignet?
Der Reflex Longtherm Plattenwärmetauscher ist für den Einsatz in Heizungs-, Kühl- und Prozesswasseranlagen konzipiert, bei denen hohe Temperaturen und Drücke auftreten. Die Ausführung mit DIN-Flanschanschluss und der Nenndurchmesser DN 80 ermöglichen die Integration in größere Anlagen mit entsprechendem Volumenstrom. Die Zulassung gemäß Druckgeräterichtlinie 2014/68/EU bestätigt die Eignung für den professionellen Einsatz.
Welche Vorteile bietet das gelötete Verfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Edelstahlplatten und ermöglicht die Stabilität des Wärmetauschers auch bei hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Die gelötete Bauweise ermöglicht eine kompakte und robuste Konstruktion ohne Dichtungen, was den Wartungsaufwand reduziert und die Betriebssicherheit erhöht.

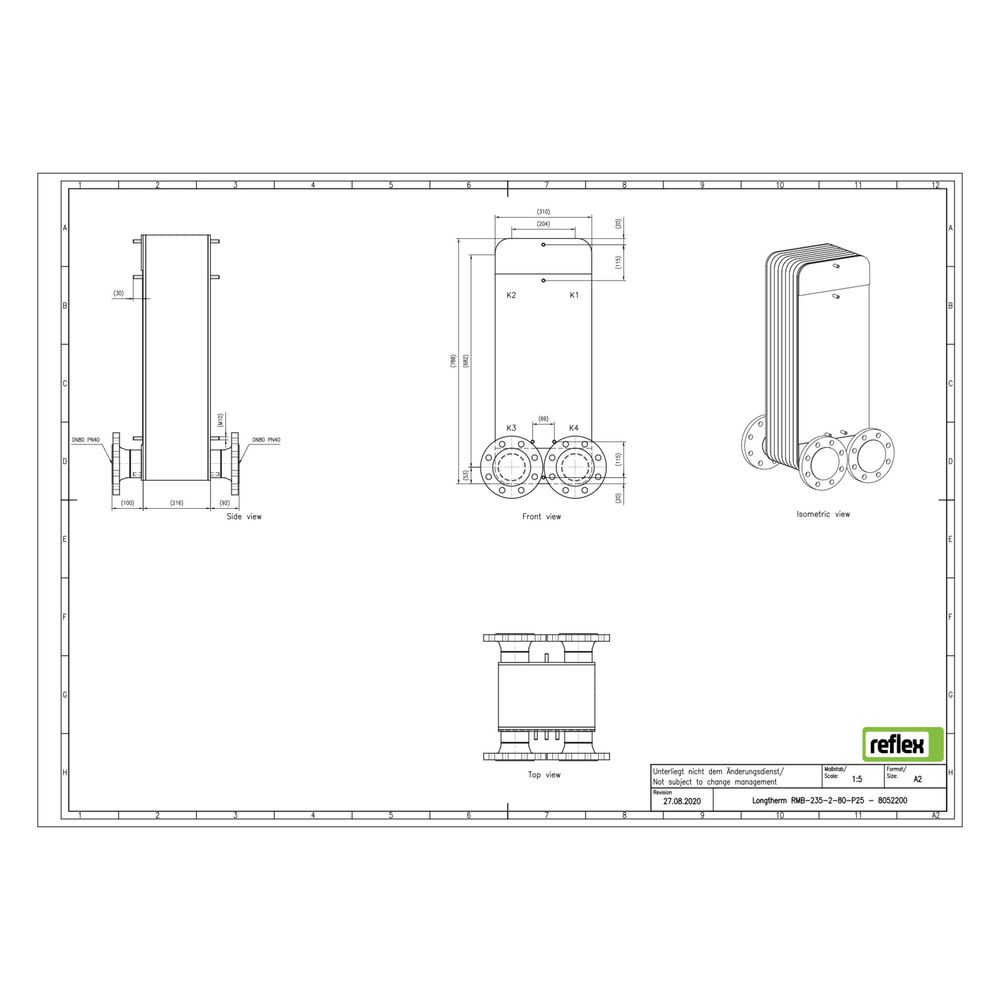

Wie sind die Anschluss- und Abmessungsmerkmale?
Der Plattenwärmetauscher verfügt über einen Nenndurchmesser von DN 80 mit DIN-Flanschanschluss und einem Mittenabstand der Anschlüsse von 170 mm. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 208 mm. Das Gerät ist nicht mit einer Dämmschale ausgestattet, jedoch für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 208 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-80 überzeugt durch seine robuste Bauweise und hohe thermische Leistung. Mit 80 gelöteten Edelstahlplatten und einem maximalen Betriebsdruck von 25 bar ist er für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen geeignet. Die kompakte Bauform und die Möglichkeit zur Dämmung machen ihn zu einer flexiblen Lösung für professionelle Anlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8052200 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8052200 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 208,00 |
| EAN-13 | 4036705219672 |
| Geeignet für Dämmschale | ja |
| Gewicht | 123,27 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
