Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-230, gelötet, 230 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-230 ist ein gelöteter, eingängiger Wärmetauscher mit 230 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung sorgt für dauerhafte Stabilität und hohe thermische Effizienz.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die durch ein spezielles Vakuum-Lötverfahren mit Kupferlot dauerhaft verbunden sind. Auf den Platten sind Kanäle geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Es werden zwei Kanalformen unterschieden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei hoher Stabilität.
Welche Anschlussarten und Abmessungen bietet der Wärmetauscher?

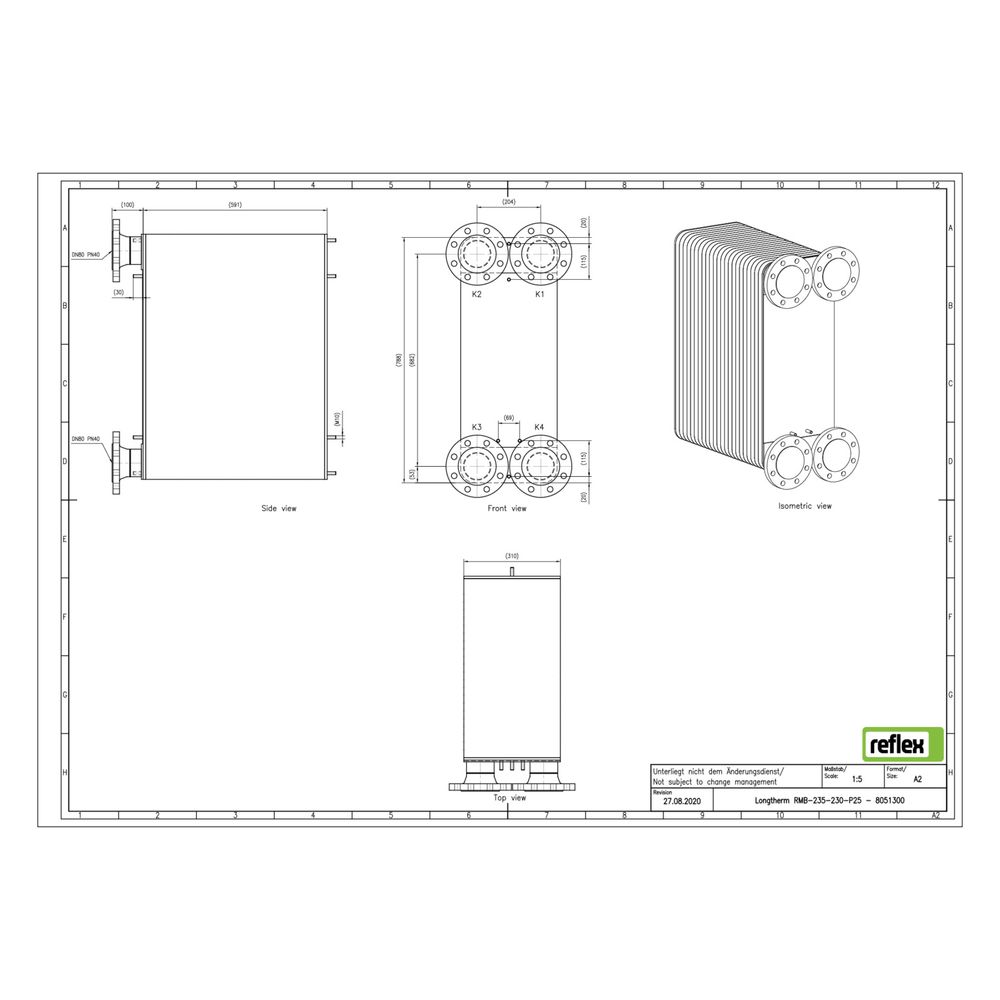

Der RMB-235-230 ist mit DIN-Flanschanschlüssen ausgestattet und hat einen Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 575 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Longtherm Wärmetauscher ist für maximale Arbeitsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt. Diese Eigenschaften machen ihn geeignet für den Einsatz in Heizungsanlagen, Kühlkreisläufen und anderen Anwendungen mit hohen thermischen Belastungen und Drücken.
Welche Besonderheiten bietet das Longtherm Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Edelstahlplatten mit Kupferlot. Dadurch wird eine hohe Stabilität und Dichtigkeit erreicht, die den Wärmetauscher auch bei hohen Temperaturen und Drücken zuverlässig arbeiten lässt. Die Konstruktion ist nach der Richtlinie für Druckgeräte 2014/68/EU zugelassen und trägt ein CE-Kennzeichen.
Technische Daten
- Anzahl der Platten: 230
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 575 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-230 überzeugt durch seine robuste Bauweise und hohe thermische Belastbarkeit. Mit 230 gelöteten Edelstahlplatten und einem maximalen Betriebsdruck von 25 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8051300 |
| Hersteller | Reflex |
| Anzahl der Platten | 230,00 |
| Artikelnummer | REFLEX-8051300 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 575,00 |
| EAN-13 | 4036705219603 |
| Geeignet für Dämmschale | ja |
| Gewicht | 252,5 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
