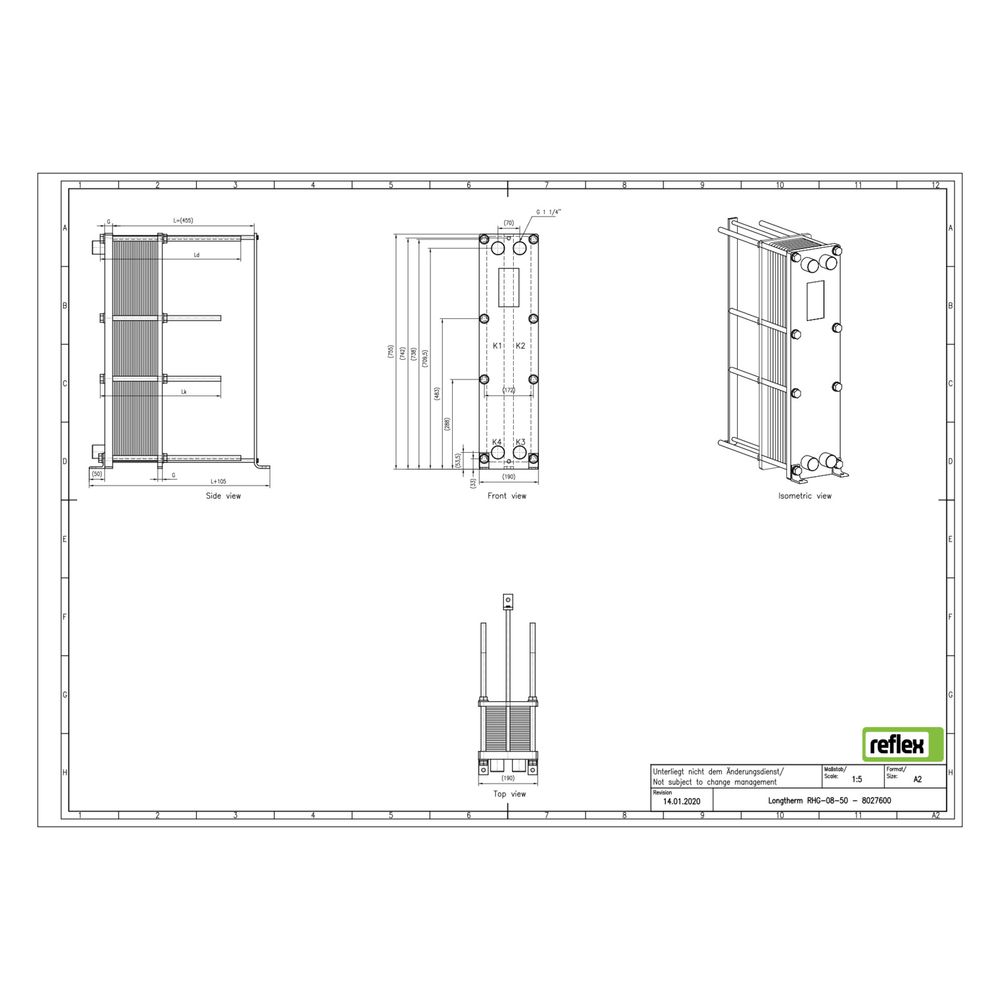

Reflex Longtherm Plattenwärmetauscher RHG-08-50, geschraubt, 50 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-08-50 ist ein geschraubter Wärmetauscher mit 50 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung oder Erweiterung.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Bauweise erlaubt eine schnelle und unkomplizierte Reinigung sowie die Erweiterung des Plattenpakets durch zusätzliche Platten. Dies macht den Wärmetauscher flexibel an unterschiedliche Anforderungen anpassbar. Zudem ist der Wärmetauscher nicht vollversiegelt, was die Wartung erleichtert. Die Konstruktion ist robust und für hohe Arbeitsdrücke bis 16 bar ausgelegt.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den beiden Wasserkreisläufen.
Welche Materialien und Zulassungen sind relevant?
Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus NBR-Butyl gefertigt und klebefrei. Der Rahmen besteht aus Kohlenstoffstahl. Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen, was seine Eignung für den Einsatz unter Druckbedingungen bestätigt.
Technische Daten
- Anzahl der Platten: 50
- Baulänge: 190 mm
- Bauhöhe: 755 mm
- Bautiefe: 505 mm
- Werkstoff Platten: rostfreier Stahl
- Werkstoff Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Mittenabstand Anschlüsse: 70 mm
- Primärer Anschluss: Außengewinde
- Seitliche Anschlussmöglichkeit: nein
- Wärmetauscher vollversiegelt: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-08-50 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den 50 Platten und einem maximalen Arbeitsdruck von 16 bar ist er für anspruchsvolle industrielle Anwendungen geeignet. Die geschraubte Bauweise ermöglicht eine einfache Reinigung und Erweiterung, was die Flexibilität im Betrieb erhöht.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8027600 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8027600 |
| Bauhöhe | 755,00 |
| Baulänge | 190,00 |
| Bautiefe | 505,00 |
| EAN-13 | 4036705207679 |
| Geeignet für Dämmschale | nein |
| Gewicht | 80,4 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
