Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-130, gelötet, 130 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-130 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl mit 130 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine zuverlässige Wärmeübertragung bei hohen Anforderungen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.

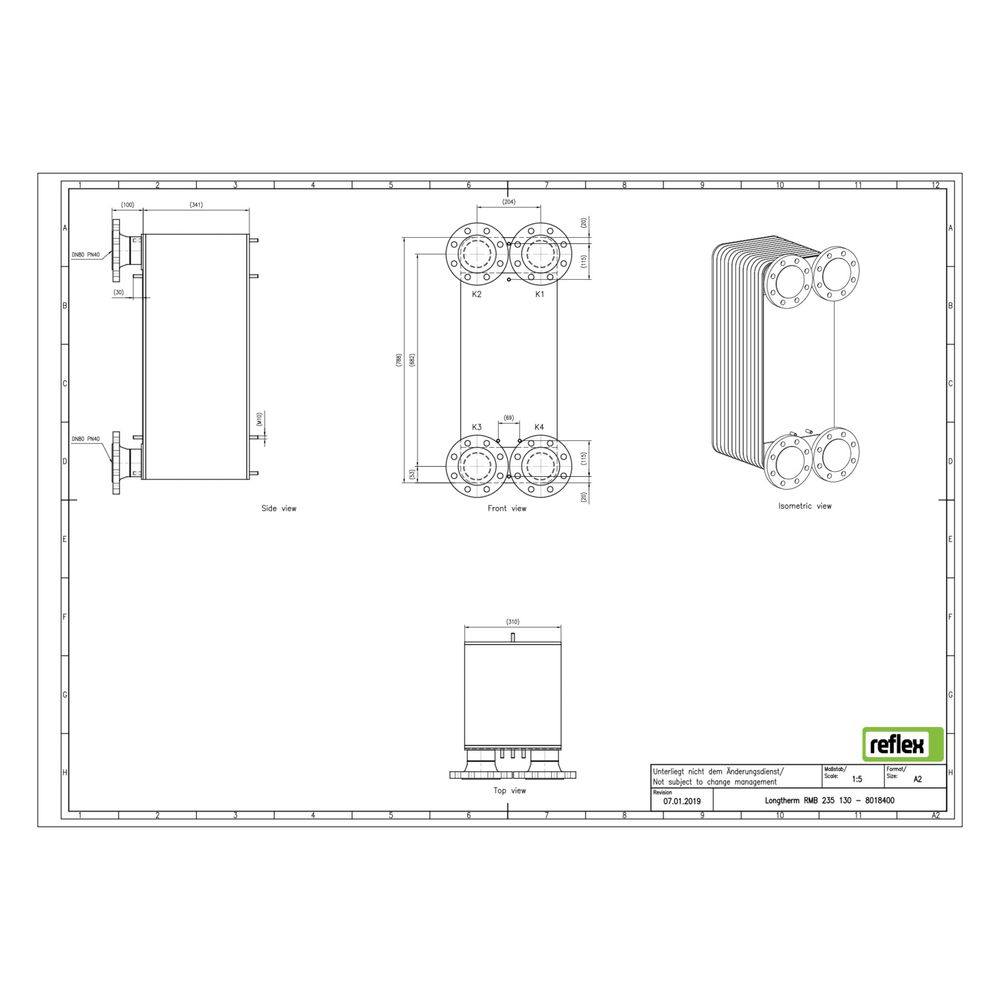

Welche Anschlussarten und Abmessungen hat der Wärmetauscher?
Der Reflex Longtherm RMB-235-130 verfügt über einen primären Anschluss als Rohrende mit einem Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 330 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für die Nachrüstung mit einer Dämmschale geeignet.
Welche Leistungsmerkmale und Zulassungen besitzt das Gerät?
Das gelötete Lötverfahren sichert eine dauerhafte Verbindung der Platten, wodurch der Wärmetauscher hohen Temperaturen bis 230 °C und einem maximalen Arbeitsdruck von 25 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Wie funktionieren die Strömungskanäle im Plattenwärmetauscher?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung ermöglicht eine optimale Anpassung an unterschiedliche Strömungsbedingungen und trägt zur Effizienz des Wärmetauschers bei.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 330 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende
Der Reflex Longtherm Plattenwärmetauscher RMB-235-130 überzeugt durch seine robuste Bauweise aus gelöteten Edelstahlplatten und seine Eignung für hohe Temperaturen und Drücke. Mit 130 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung bei kompakter Bauform und ist für vielfältige Anwendungen in Heizungs- und Kühlkreisläufen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8018400 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8018400 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 330,00 |
| EAN-13 | 4036705179143 |
| Geeignet für Dämmschale | ja |
| Gewicht | 164,67 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
