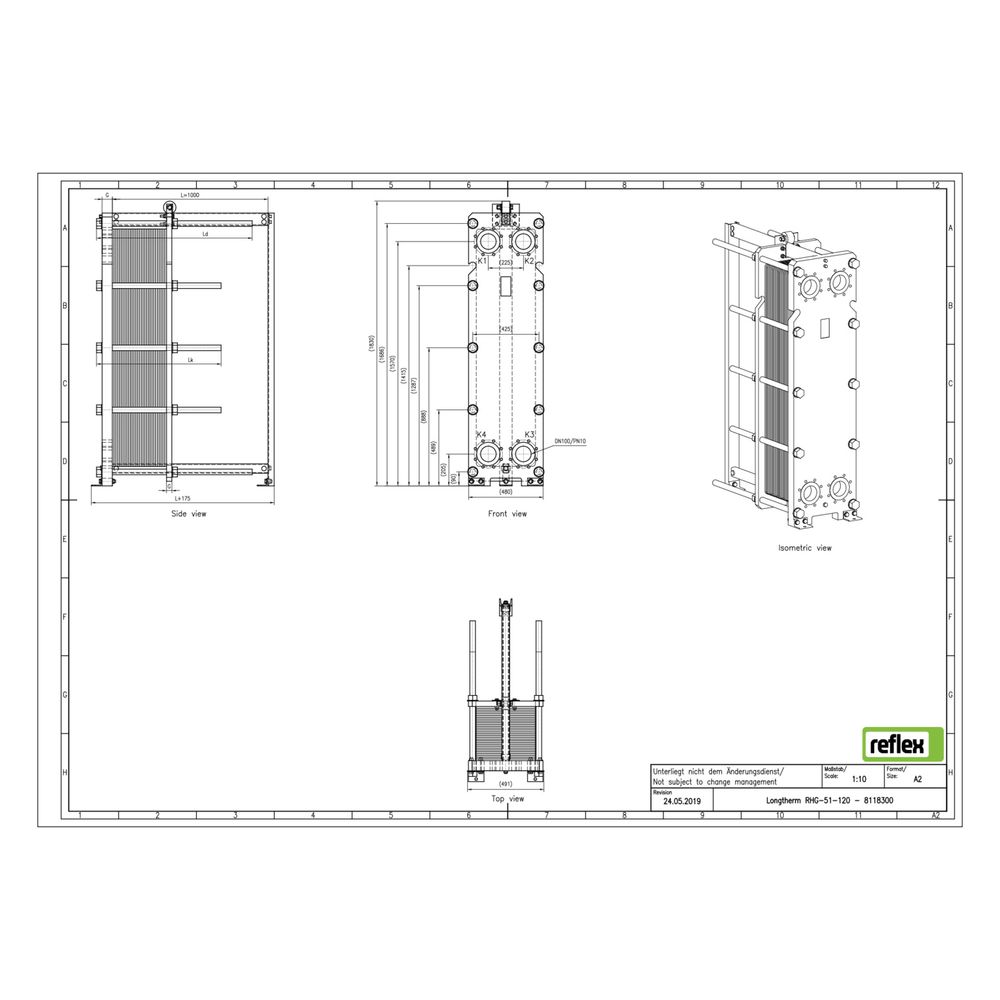

Reflex Longtherm Plattenwärmetauscher RHG-51-120, geschraubt, 120 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-51-120 ist ein geschraubter Wärmetauscher mit 120 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Bauweise ermöglicht eine einfache Zerlegung für Reinigung und Erweiterung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Wasserkreisläufen.
Für welche Betriebsbedingungen ist der Longtherm RHG-51-120 geeignet?
Der Plattenwärmetauscher ist für hohe Leistungsbereiche über 1 MW ausgelegt und kann einem maximalen Arbeitsdruck von 10 bar standhalten. Er ist nicht vollversiegelt und verfügt über keinen seitlichen Anschluss. Die Anschlüsse haben einen Nenndurchmesser von DN 100 mit einem Mittenabstand von 225 mm. Die Baumaße betragen 480 mm in der Länge, 1824 mm in der Höhe und 1145 mm in der Tiefe.
Welche Materialien werden verwendet?
Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist aus Kupfer gefertigt. Die Dichtungen sind aus NBR-Butyl, einem klebefreien Material, das auf Kundenwunsch und je nach Medium angepasst werden kann. Der Rahmen besteht aus Kohlenstoffstahl, der die Platten sicher hält.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff der Platten: rostfreier Stahl
- Werkstoff des Lotmaterials: Kupfer
- Dichtungen: NBR-Butyl (klebefrei)
- Baulänge: 480 mm
- Bauhöhe: 1824 mm
- Bautiefe: 1145 mm
- Nenndurchmesser primär: DN 100
- Mittenabstand Anschlüsse: 225 mm
- Maximaler Arbeitsdruck: 10 bar
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-51-120 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den klebefreien NBR-Dichtungen und der Möglichkeit zur einfachen Reinigung und Erweiterung ist er eine flexible Lösung für anspruchsvolle industrielle Anwendungen. Die technischen Eigenschaften wie die Anzahl der Platten, der maximale Arbeitsdruck von 10 bar und die kompakten Baumaße unterstützen eine zuverlässige Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8118300 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8118300 |
| Bauhöhe | 1824,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705193484 |
| Geeignet für Dämmschale | nein |
| Gewicht | 868 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
