Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-31-2-60, gelötet, 60 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-60 ist ein gelöteter, zweigängiger Wärmetauscher mit 60 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussarten und Maße sind verfügbar?

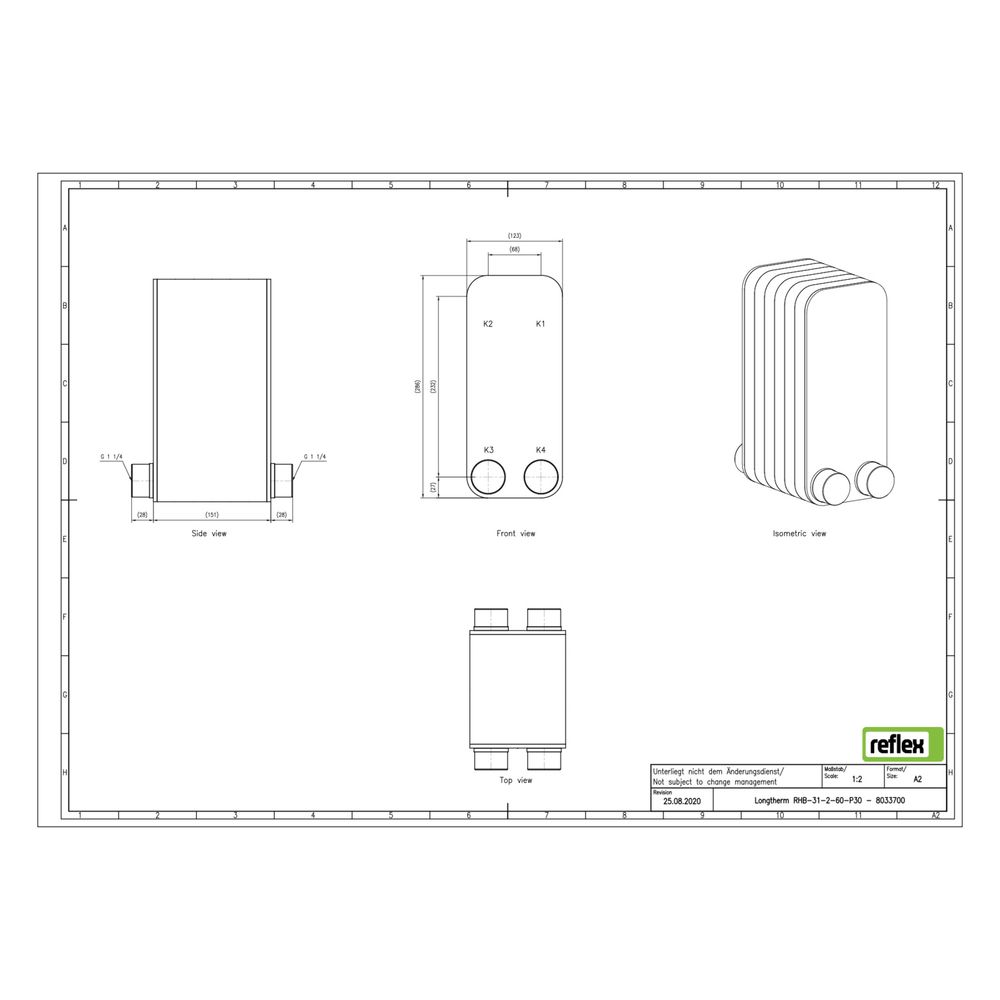

Der Wärmetauscher besitzt einen primären Außengewindeanschluss G 1 1/4" (32 mm) mit einem Mittenabstand der Anschlüsse von 68 mm. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 151 mm. Das Gerät ist für den Einbau in Systeme mit oder ohne Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauart: gelötet, zweigängig
- Anschluss: Außengewinde G 1 1/4" (32 mm)
- Maximaler Betriebsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 151 mm
- Mittenabstand Anschlüsse: 68 mm
- Zulassung: Richtlinie für Druckgeräte 2014/68/EU
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-60 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Edelstahlkonstruktion erfüllt er die Anforderungen an langlebige und leistungsfähige Wärmeübertrager.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8033700 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8033700 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 151,00 |
| EAN-13 | 4036705217586 |
| Geeignet für Dämmschale | ja |
| Gewicht | 8,64 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
