Reflex Longtherm Plattenwärmetauscher RHB-31-2-40, gelötet, 40 Platten, zweigängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-40 ist ein gelöteter, zweigängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.

Welche Besonderheiten bietet das Lötverfahren?

Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und sorgt für die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die gelötete Ausführung ist besonders robust und für anspruchsvolle Anwendungen geeignet.

Wie sind die Strömungsräume im Plattenwärmetauscher gestaltet?

Die Strömungsräume werden durch zwei unterschiedliche Kanalformen gebildet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand im System.

Für welche Anschlussarten ist der Longtherm RHB-31-2-40 ausgelegt?

Der Plattenwärmetauscher verfügt über einen primären Anschluss mit Außengewinde in der Größe 1 1/4 Zoll (32 mm). Die Baugröße RHB-31-2-40 gehört zur Serie mit Gewindeanschlüssen, die eine einfache Integration in bestehende Rohrsysteme ermöglicht. Seitliche Anschlussmöglichkeiten sind nicht vorhanden.

Welche Abmessungen und Materialien zeichnen das Gerät aus?

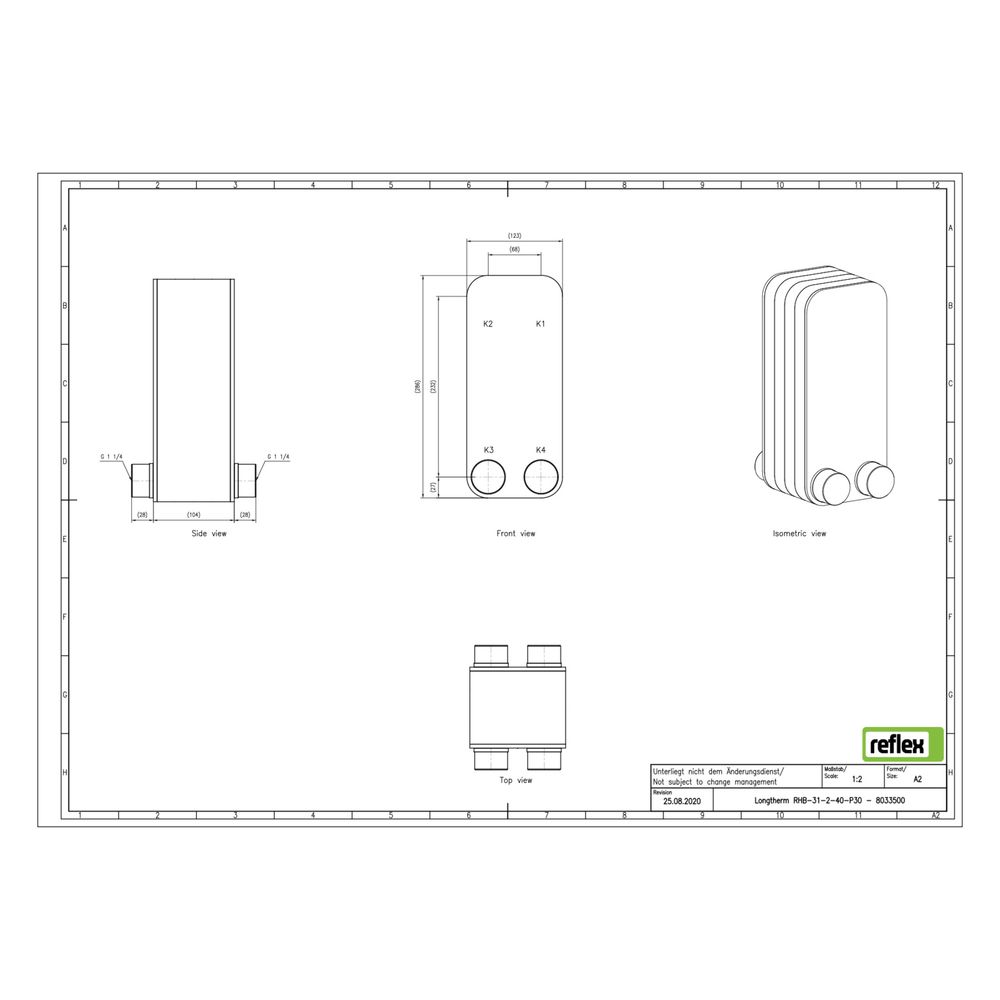

Der Wärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 286 mm und eine Bautiefe von 104 mm. Die Platten bestehen aus rostfreiem Stahl (1.4404), das Lotmaterial ist Kupfer. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.

Technische Daten

• Anzahl der Platten: 40
• Werkstoff: rostfreier Stahl (1.4404)
• Lotmaterial: Kupfer
• Bauhöhe: 286 mm
• Bautiefe: 104 mm
• Baulänge: 123 mm
• Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: bis 230 °C
• Anschlussart: Außengewinde
• Mittenabstand Anschlüsse: 68 mm

Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-40 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner gelöteten Bauweise, den hochwertigen Materialien und der hohen Druck- und Temperaturbeständigkeit ist er für anspruchsvolle Anwendungen geeignet und sorgt für eine effiziente Wärmeübertragung bei kompakter Bauform.
