Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-110-2-110, gelötet, 110 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-110 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl mit 110 Platten und einem primären Außengewindeanschluss G 2 1/2 Zoll. Er ist für den Einsatz bei hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Anwendungen finden sich in industriellen und gewerblichen Heizungs- und Kühlkreisläufen.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar standhalten. Die Kupferlotverbindung ermöglicht eine hohe Dichtigkeit und Langlebigkeit unter anspruchsvollen Betriebsbedingungen.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand in den jeweiligen Kreisläufen.
Für welche Anschlussarten und Baugrößen ist der Longtherm RLB-110-2-110 ausgelegt?

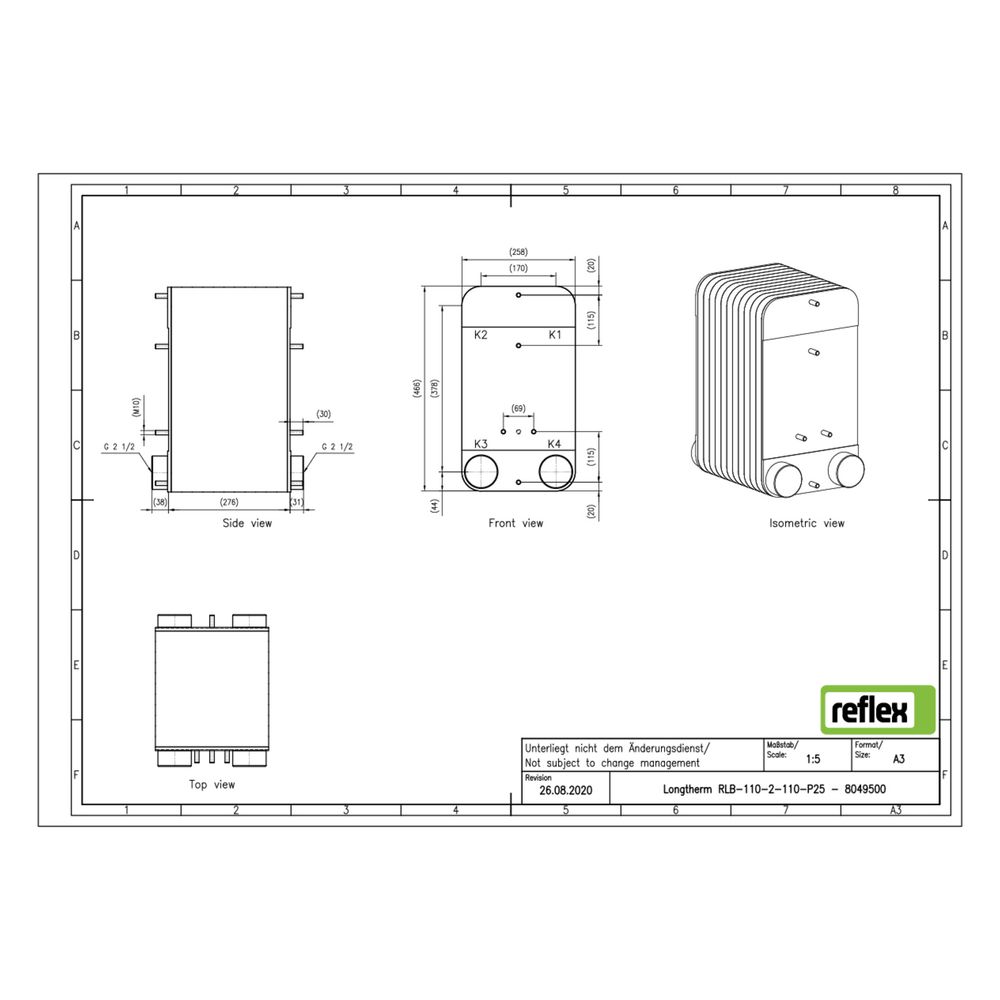

Das Modell RLB-110-2-110 ist mit einem Außengewindeanschluss G 2 1/2 Zoll ausgestattet. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 276 mm. Der Wärmetauscher ist für den Einbau in Systeme mit einem Mittenabstand der Anschlüsse von 170 mm geeignet und kann mit einer Dämmschale kombiniert werden, die jedoch nicht im Lieferumfang enthalten ist.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 466 mm
- Bautiefe: 276 mm
- Baulänge: 258 mm
- Primärer Anschluss: Außengewinde G 2 1/2 Zoll
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Mittenabstand Anschlüsse: 170 mm
- Zweigängig: Ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-110 überzeugt durch seine robuste Bauweise aus rostfreiem Stahl und das bewährte Kupferlot-Lötverfahren. Mit einer Leistung für hohe Temperaturen und Drücke ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8049500 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8049500 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 276,00 |
| EAN-13 | 4036705219429 |
| Geeignet für Dämmschale | ja |
| Gewicht | 62,85 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
